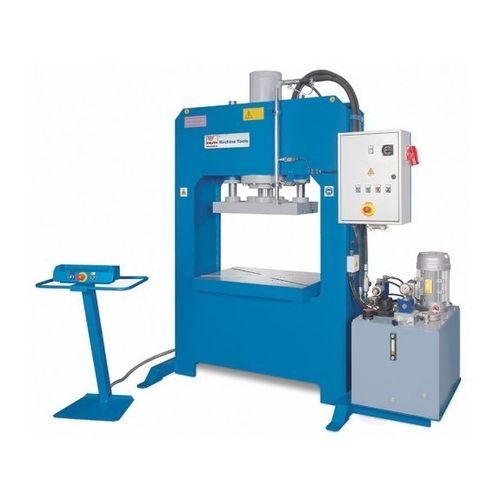

Hydraulische Presse KP 200 A

FormTiefziehfür Blech

Produktübersicht
Die KP 200 A ist eine Hydraulikpresse mit H‑Rahmen und 200 t aus der KP‑A Serie, konstruiert und gefertigt in Europa für Tiefzieh-, Umform‑ und Stanzarbeiten. Die Baureihe deckt 40–300 t ab. Große Stößelplatte und Arbeitstisch mit T‑Nuten erleichtern das Aufspannen von Werkzeugen. Mobile Zweihandbedienung, verstellbare Endschalter und eine hydraulische Einheit als separates Modul sorgen für sichere Bedienung und geringen Wartungsaufwand. Industrie‑4.0‑Integration und kundenspezifische Lösungen sind auf Anfrage möglich.

Highlights

• Made in Europe
• Für Versuchs‑ und Serienproduktion
• Mehrschichtbetrieb möglich
• Integration in Industrie 4.0 möglich
• Kundenspezifische Lösungen auf Anfrage

Details

• Geschweißte H‑Rahmen‑Stahlkonstruktion für hohe Steifigkeit, ausgelegt auf die maximale Druckleistung
• Vielseitiger Hydraulikbetrieb durch flexible Steuerung von Zeit und Weg
• Großdimensionierter Hydraulikzylinder bewegt eine dicke Stößelplatte, stabilisiert durch massive selbstschmierende Rundführungen
• Arbeitstisch und Stößelplatte mit T‑Nuten zum Spannen von Werkzeugen
• Mobile Bedieneinheit für flexible Positionierung; zusätzliche Bedienelemente im Schaltschrank
• Hydrauliksystem als eigenständige Einheit, wartungsarm und thermisch ausgeglichen
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimale Arbeitshubgeschwindigkeit
• Feinbearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß
• Konstruktion entspricht europäischen Sicherheitsrichtlinien

Serienausstattung

• Zweihandbedienpult
• Verstellbare Endanschläge für Auf/Ab‑Hub
• Manometer
• Bewegliche Stößelplatte mit 2 Führungen und T‑Nuten
• Automatikbetrieb
• Automatischer Rückhub
• Siemens PLC
• Hydraulikaggregat mit 2‑Stufen‑Automatikumschaltung
• Druckschalter
• Timer
• Bedienungsanleitung

Optionen

• Lichtschranke L = 1.000 mm
• Upgrade auf Siemens KTP 700 Basic Digitalsteuerung
• Upgrade von 2 auf 4 Führungen (seitlich)
• Hubzähler
• Ölkühler mit Dekompressionsventil
• Dekompressionsventil

Technische Daten

• Druckleistung: 200 t
• Tischabmessungen: 1.200 mm x 700 mm
• Hub: 500 mm
• Stößelplattengröße: 1.000 mm x 400 mm
• Durchlassbreite: 1.250 mm
• Hubgeschwindigkeit (Arbeit): 2 mm/s
• Eilgang: 20 mm/s
• Motorleistung: 5,5 kW
• Abmessungen (L x B x H): 2,35 m x 1,6 m x 2,5 m
• Gewicht: 5.800 kg
