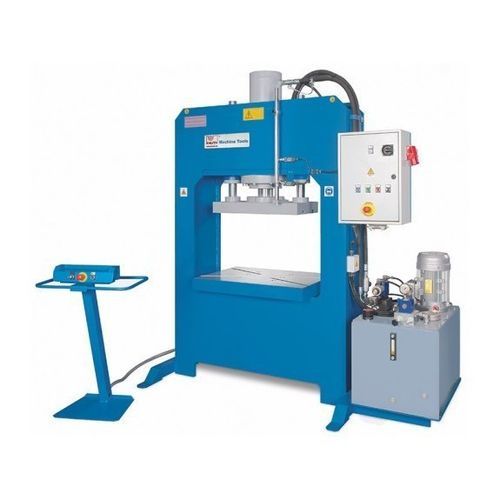

Hydraulische Presse KP 300 A

FormTiefziehH-Gestell

Produktübersicht
Der KP 300 A gehört zur KP-A Baureihe von H‑Rahmen Hydraulikpressen, die in Europa für industrielle Tiefzieh-, Umform- und Stanzanwendungen konstruiert und gefertigt werden. Die Druckleistung beträgt 300 t. Der geschweißte Rahmen, die große Stößelplatte und der Tisch mit T‑Nuten ermöglichen die Aufnahme von Werkzeugen für den robusten Produktionsbetrieb. Mobile Zwei-Hand-Bedienung und einstellbare Endschalter sorgen für sicheren Betrieb. Kundenspezifische Ausführungen sind verfügbar.

Highlights

• Made in Europe
• Geeignet für Prüf- und Serienfertigung
• Mehrschichtbetrieb möglich
• Industrie‑4.0‑Integration möglich
• Kundenspezifische Lösungen auf Anfrage

Technische Daten (Auszug)
Arbeitsbereich

• Druckleistung: 300 t
• Tischabmessungen: 1.400 mm x 1.000 mm
• Stößelplattengröße: 1.100 mm x 800 mm
• Hub: 500 mm
• Durchlassbreite: 1.500 mm
• Hubgeschwindigkeit: 2 mm/s

Eilgang

• Eilgang: 22 mm/s

Antriebsleistung

• Motorleistung: 7,5 kW

Abmessungen und Gewicht

• Abmessungen (L x B x H): 2,5 m x 1,65 m x 2,65 m
• Gewicht: 7.200 kg

Produkt-Details

• Geschweißte Stahlrahmenkonstruktion (H‑Rahmen) für hohe Steifigkeit und volle Pressleistung
• Großdimensionierter Hydraulikzylinder mit dicker Stößelplatte, geführt durch selbstschmierende Rundführungen
• Arbeitstisch und Stößelplatte mit T‑Nuten zum Spannen von Werkzeugen
• Mobiles 2‑Hand‑Bedienpult und integrierte Bedienelemente im Schrank für flexible Bedienung
• Hydraulikeinheit als separate, wartungsarme Einheit für optimales thermisches Verhalten
• 2‑stufige Hydraulikpumpe für schnellen Eilgang und optimale Arbeitshubgeschwindigkeit
• Fein bearbeitete Zylinderoberflächen und hochwertige Dichtungen für geringen Verschleiß
• Konstruktion und Komponenten entsprechen europäischen Sicherheitsrichtlinien

Serienausstattung

• Mobiles Zweihandbedienpult
• Einstellbare Endanschläge
• Manometer
• Stößelplatte mit Führungen und T‑Nuten
• Automatikbetrieb und automatischer Rückhub
• Siemens PLC
• 2‑Stufen‑Hydraulikpumpe mit automatischer Umschaltung
• Fußschalter und Betriebsstundenzähler

Optionen

• Lichtvorhang (L = 1.000 mm)
• Upgrade auf Siemens KTP 700 Basic
• Anschlagzähler
• Ölkühler mit Dekompressionsventil
• Dekompressionsventil
