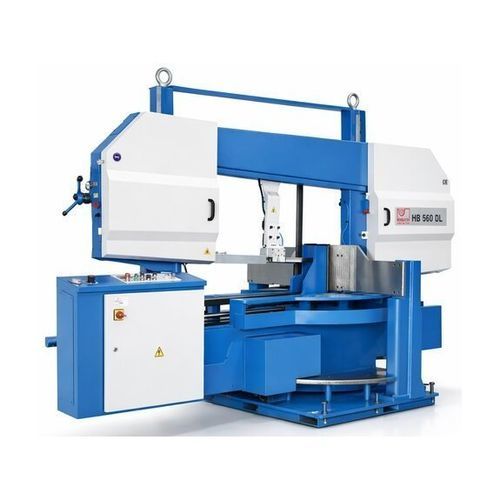

Bandsäge HB 560 DL

horizontalfür Metallhalbautomatisch

Description
Die HB 560 DL ist eine halbautomatische Doppelgehrungs-Bandsäge für präzise und wirtschaftliche Serienzuschnitte an Vollmaterial, Rohren und Profilen. Die Doppelsäulenbauweise, der Sägerahmen mit bis zu 60° Schwenkbereich und die hydraulische Werkstückspannung gewährleisten reproduzierbare Gehrungs- und Längsschnitte sowie hohe Prozesssicherheit.

Highlights

• Gehrungsschnitte bis 60° (+45° bis −60°)
• Doppelsäulenführung für hohe Schnittgenauigkeit
• Hydraulische Werkstückspannung mit Druckregelung
• Digitale Winkelanzeige für exakte Einstellung

Maschinenaufbau
Monoblock-Sägerahmen verwindungssteif verschweißt, Linearführungen für präzisen Sägebügelhub, hydraulisch gesteuerter Vorschub und stufenlos einstellbare Bandgeschwindigkeit. Der Sägebügel ist schwenkbar für beidseitige Gehrungsschnitte und um 3° geneigt zur Verbesserung der Schnittleistung und Standzeit.

Ausstattung

• Hydraulischer Sägevorschub mit Schnittdruckregelung
• Hydraulische Materialspannung
• Automatische Bandbruchüberwachung und automatische Bandführungseinstellung
• Leistungsfähige Kühlschmieranlage mit Feinfilter
• Stufenlos einstellbare Vorschubgeschwindigkeit und Schnittkraft
• Hydraulischer Sägebügelvorschub mit PAS-Druckregelsystem
• Optische Hubhöhenbegrenzung und Manometer zur Bandspannungsüberwachung

Einsatzbereiche

• Metallverarbeitung und Stahlbau
• Maschinenbau und Fertigung
• Serienschnitte mit Gehrung von Rohren, Profilen und Vollmaterial

Optionen

• Rollenbahnen und Bündelspannsysteme
• Mindermengenschmierung (MMS)
• Laser-Schnittlinienanzeige
• Umfangreiche Zubehöroptionen für spezielle Anforderungen

Serienausstattung (Auszug)

• Mobile Steuereinheit
• Mechanische Blattspannung mit hydraulischem Manometer
• Bimetall-Sägeband
• Kühlmittelanlage und Spänebürste
• Automatische Führungsanpassung und Bandbruchschutz

Optionale Ausstattung (Auszug)

• 3 m Rolle
• Hydraulische Blattspannung (für HB 560 L)
• Minimalmengenkühlung
• Laserpointer

Technische Tabellen
Arbeitsbereich
Restlänge: 105 mm

Schneidleistungen
Schneidleistung 0° (rund): 560 mm
Schneidleistung 0° (quadrat): 540 mm x 540 mm
Schneidleistung 0° (rechteck): 810 mm x 530 mm
45° (quadrat) L/R: 520 mm x 520 mm
45° (rund) L/R: 520 mm
45° (rechteck) L/R: 540 mm x 520 mm
(−) 60° (rund/quadrat): 330 mm / 330 mm x 330 mm
(−) 60° (rechteck): 540 mm x 330 mm
(+) 30° (quadrat): 540 mm x 540 mm
(+) 30° (rund): 560 mm
(+) 30° (rechteck): 450 mm x 660 mm
Sägeblattgeschwindigkeit: 15 m/min - 120 m/min

Antriebsleistungen
Hauptantrieb (Dauer): 4 kW
Hydraulikpumpenmotor: 1,1 kW
Kühlmittelpumpenmotor: 0,12 kW
Spannung / Frequenz: 400 V / 50 Hz

Maße und Gewicht
Sägeblattlänge max: 7.000 mm
Sägeblattbreite max: 41 mm
Sägeblattstärke: 1,3 mm
Abmessungen (L x B x H): 3,85 m x 1,7 m x 2,45 m
Gewicht: ca. 3.250 kg

Technische Merkmale

• Modell: HB 560 DL
• Schwenkbereich: +45° bis −60°
• Doppelsäulenbauweise für Steifigkeit und Genauigkeit
• Hydraulische Werkstückspannung mit Einstellmöglichkeit
• Digitale Winkelanzeige
• Bandgeschwindigkeit 15–120 m/min
• Hauptmotor: 4 kW; Hydraulikpumpe: 1,1 kW; Kühlmittelpumpe: 0,12 kW
