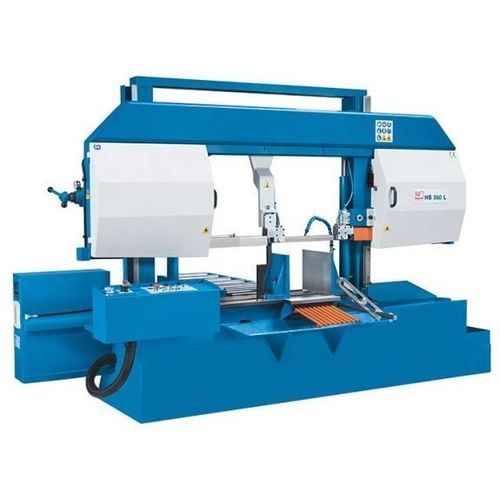

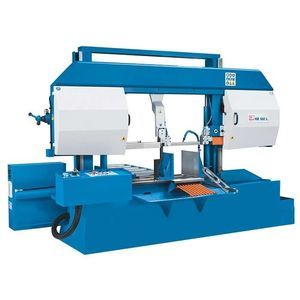

Bandsäge HB 560 L

horizontalfür Stahlfür Gusseisen

Produktbeschreibung
Die HB 560 L ist eine halbautomatische Horizontalbandsäge für Schwerzerspanung an Stahl, Guss und anderen Vollmaterialien. Die Maschine verfügt über eine verwindungssteife Doppelsäulenkonstruktion mit großdimensionierten Linearführungen zur Minimierung von Vibrationen und zur Gewährleistung reproduzierbarer, präziser Schnitte. Der hydraulische Sägebügelvorschub und die stufenlose Blattgeschwindigkeit erlauben den Einsatz an unterschiedlichen Profilen und Vollmaterial.

Hauptmerkmale

• Doppelsäulen-Design mit Linearführung
• Halbautomatischer Betrieb mit optischer Hubhöhenerfassung
• Um 45° schwenkbarer Schraubstock für Gehrungsschnitte
• Stufenlos regelbare Schnittgeschwindigkeit (20–100 m/min)
• Hydraulische Werkstückspannung serienmäßig

Schneidleistungen
Schneidleistung 0° (rund): 560 mm
Schneidleistung 0° (quadratisch): 560 mm
Schneidleistung 0° (rechteck) (L x B): 750 mm x 550 mm
Schneidleistung 45° (rund): 410 mm
Schneidleistung 45° (quadratisch): 410 mm
Schneidleistung 45° (rechteck) (L x B): 410 mm x 550 mm
Schnittgeschwindigkeit: 20 m/min - 100 m/min

Antriebsleistung
Motorleistung Hauptantrieb: 4 kW
Motorleistung Hydraulikpumpe: 1,1 kW
Motorleistung Kühlmittelpumpe: 0,12 kW

Maße und Gewicht
Bandabmessungen: 6000 mm x 41 mm x 1,3 mm
Abmessungen (L x B x H): 3,4 m x 1,15 m x 2,25 m
Gewicht: 1.750 kg

Details
Zum exakten Sägen von Profilen und Vollmaterial wie Stahl und Aluminium.

• Stufenlos einstellbare Blattgeschwindigkeit von 20 bis 100 m/min
• Wartungsarme Motoren für hohe Verfügbarkeit
• Hydraulische Werkstückspannung serienmäßig
• Manometer zur exakten Sägeblattspannung
• Herausnehmbarer Kühlmitteltank für vereinfachte Wartung

Linearführungstechnik

• Verwindungssteife Stahlkonstruktion mit Doppelsäulen-Linearführung für hohe Stabilität und Vibrationsdämpfung
• Monoframe-Sägebügel, geführt auf großdimensionierten Linearführungen
• Hydraulischer Sägebügelvorschub mit PAS-Druckregelsystem zur Optimierung von Vorschub und Schnittkraft
• Regelventil mit Kennzeichnungen für Profile und Werkstoffe zur schnellen Einrichtung
• Optische Werkstückhöhen-Erfassung zur automatischen Leerhübe und schnellen Umschaltung auf Arbeitsvorschub

Serienausstattung

• Bimetall-Sägeblatt
• Mechanische Sägeblattspannung mit hydraulischem Manometer
• Hydraulische Werkstückspannung (schwenkbarer Schraubstock)
• Automatische Hubhöhenverstellung (optischer Sensor)
• Zuführrollenbahn 1 m
• PAS-System
• Kühlmitteleinrichtung mit herausnehmbarem Tank
• Betriebsanleitung

Optionen

• 3 m / 6 m Rollenbahn, optional motorisch mit Längenanschlag und digitaler Anzeige
• Hydraulische Bündelspanneinrichtung
• Späneförderer
• Drehplatte
• Hydraulische Sägeblattspannung
• Minimalmengenkühlung / Mikro-Feinsprühkühlung
• Laserpointer
• Spannkraftregelung am Bedienfeld

Technische Daten

• Modell: HB 560 L
• Serie: HB-L halbautomatische Horizontalbandsägen
• Schnittgeschwindigkeit: 20–100 m/min
• Schneidleistungen: rund 560 mm (0°), quadratisch 560 mm (0°); 45° rund/quadratisch 410 mm
• Bandmaß: 6000 x 41 x 1,3 mm
• Hauptantrieb: 4 kW
• Hydraulikpumpe: 1,1 kW
• Kühlmittelpumpe: 0,12 kW
• Maschinenmaße (L x B x H): 3,4 m x 1,15 m x 2,25 m
• Gewicht: 1.750 kg
• SKU: 152811
