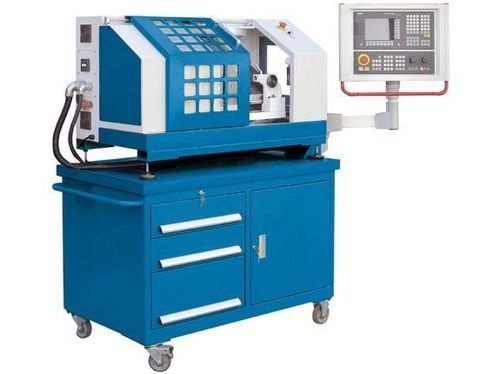

CNC-Drehmaschine LabTurn 2028 CNC

horizontal2-AchsSchrägbett

Overview
Die LabTurn 2028 CNC ist eine kompakte, mobile CNC-Drehmaschine für CNC-Ausbildung und die Fertigung kleiner, präziser Werkstücke. Sie bildet die Funktionen größerer Produktionsdrehmaschinen ab und verfügt über die benutzerfreundliche Siemens 808D Steuerung.

Highlights

• Siemens 808D Advance Steuerung mit intuitiver Bedienerführung
• 8-facher Werkzeugrevolver mit 4 Werkzeugen pro Station für Innen-/Außenbearbeitung
• Hydraulisches 3‑Backen‑Spannfutter Ø 100 mm und starre Reitstockeinheit (MK 2)
• Linearführungen und vorgespannten Kugelgewindetriebe auf allen Achsen
• Geschlossener Arbeitsraum und fahrbares Untergestell mit Stauraum

Machine design

• Schrägbett aus Grauguss für Stabilität und effiziente Spanabfuhr
• Geschlossener Arbeitsraum mit großer Schiebetür für sicheren Zugang
• Zentralschmierung zur Reduzierung des Wartungsaufwands

Spindle

• Spindeldrehzahl bis 3.000 1/min
• Spindelbohrung: 20 mm — Spindelaufnahme: MK 3
• Hydraulisches 3‑Backen‑Futter Ø 100 mm serienmäßig

Tool changer

• 8-fach Revolver mit bis zu 4 Werkzeugen pro Station für Innen‑/Außenbearbeitung
• Werkzeugschaft: 8 mm x 8 mm — Bohrstangenaufnahme Ø: 12 mm

Technical specifications — Working area
Werkstücklänge (max.): 280 mm
Drehdurchmesser über Bett: 200 mm
Umlauf‑Ø über Support: 90 mm

Technical specifications — Travels
Verfahrweg X‑Achse: 86 mm
Verfahrweg Z‑Achse: 155 mm

Technical specifications — Headstock
Drehzahlbereich: 100 1/min - 3.000 1/min
Spindelaufnahme: MK 3
Spindelbohrung: 20 mm
Drehfutterdurchmesser: 100 mm

Technical specifications — Rapid feed
Eilgang: 2.000 mm/min

Technical specifications — Feed
Vorschubgeschwindigkeit: 1.000 mm/min
Max. Drehmoment Vorschubmotor: 2,2 Nm

Technical specifications — Tooling
Anzahl Werkzeugplätze: 8
Abmessungen Werkzeugschaft: 8 mm x 8 mm
Bohrstangenaufnahme Ø: 12 mm

Technical specifications — Accuracies
Positioniergenauigkeit X‑Achse: 0,022 mm
Positioniergenauigkeit Z‑Achse: 0,022 mm
Wiederholgenauigkeit X‑Achse: 0,01 mm
Wiederholgenauigkeit Z‑Achse: 0,01 mm

Technical specifications — Tailstock
Reitstockpinolendurchmesser: 20 mm
Reitstockpinolenhub: 30 mm
Reitstockkonus: MK 2

Technical specifications — Drive capacity
Motorleistung Hauptantrieb: 1 kW

Technical specifications — Measures and weights
Abmessungen (L x B x H): 1,4 m x 0,9 m x 1,85 m
Gewicht: 500 kg

Additional information

• Geeignet für Ausbildungswerkstätten, Labore und Kleinserienfertigung
• Kompakte Bauweise erleichtert Integration in Produktionsumgebungen
