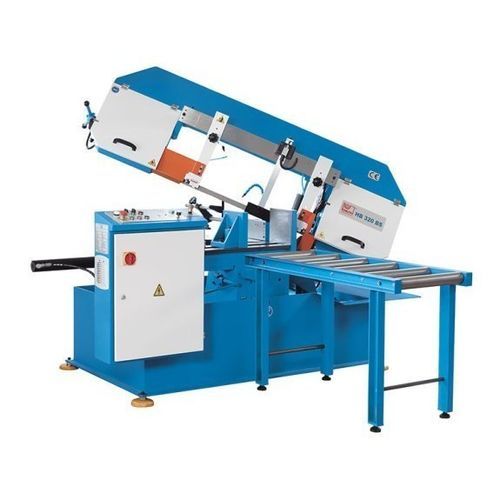

Bandsäge HB 320 BS

horizontalfür Metallhalbautomatisch

Beschreibung
Die HB 320 BS ist eine halbautomatische Bandsäge für präzise Gehrungsschnitte bis 60° und geeignet für Werkstatt und Fertigung. Geschwenkt wird der Sägebügel, nicht das Werkstück. Der Vorschub des Bügels ist stufenlos über ein Hydraulikventil regelbar und kann während der Bearbeitung angepasst werden. Schwenken, Bandspannung und Spannen erfolgen manuell. Die Kraftübertragung erfolgt über einen wartungsarmen Keilriemen. Zur Serienausstattung gehören Kühleinrichtung und eine 1,2 m kurze Rollenbahn zur Materialzufuhr.

Produkt-Highlights

• Sägebügel schwenkbar bis 60° für Gehrungsschnitte ohne Werkstückdrehung
• Halbautomatischer Betrieb für Losgrößen und Einzelteile
• Automatische Hubhöhenbegrenzung mit optischem Sensor
• Geringe Rüstzeiten für Maschine und Werkstück

Funktionen

• Stufenlos verstellbarer hydraulischer Bügelvorschub zur Optimierung des Schnitts und Minimierung des Werkzeugverschleißes
• Automatische Abschaltung am Ende des Sägevorgangs
• Bandriss-Sensor mit automatischer Abschaltung
• Schrägverzahntes Getriebe für Dauerbetrieb und geringen Wartungsaufwand
• Schnittgeschwindigkeit stufenlos: 15–120 m/min
• Kühlmitteleinrichtung integriert
• Steife Führungsarme
• Zufuhrrollenbahn 1,2 m (Serie)
• Automatisches Heben des Sägebands mit Umschaltvorrichtung für unterschiedliche Werkstückhöhen
• Hydraulische Werkstückspannung

Technische Daten (Auszug)
Arbeitsbereich
Arbeitshöhe: 740 mm

Schneidleistungen
0° (rund): 320 mm
0° (quadratisch): 320 mm
0° (rechteckig) (L x B): 610 mm x 320 mm
30° (rund): 320 mm
30° (quadratisch): 320 mm
30° (rechteckig) (L x B): 510 mm x 320 mm
45° (rund): 320 mm
45° (quadratisch): 320 mm
45° (rechteckig) (L x B): 355 mm x 320 mm
60° (rund): 250 mm
60° (quadratisch): 210 mm
60° (rechteckig) (L x B): 320 mm x 170 mm
Schnittgeschwindigkeit (stufenlos): 15 m/min - 120 m/min

Antriebsleistung
Hauptantrieb Motor: 2,2 kW
Kühlmittelpumpen-Motor: 0,12 kW
Hydraulikpumpen-Motor: 0,37 kW

Maße und Gewicht
Bandabmessungen: 4.160 mm x 34 mm x 1,1 mm
Gesamtmaße (L x B x H): 2,1 m x 1,2 m x 1,35 m
Gewicht: 1.195 kg

Serienausstattung

• Hydraulische Werkstückspannung
• Kühlmitteleinrichtung
• Längsanschlag
• Zufuhrrollenbahn 1,2 m
• Bedienungsanleitung

Optionale Ausrüstung (Beispiele)

• Zufuhrrollenbahn 3 m
• Hydraulische Bündelspannvorrichtung
• 3 m motorisierte Rollenbahn
• Hydraulische Bandspannung
• 3 m / 6 m Rollenbahn mit Längenanschlag und digitaler Anzeige
• Mikro-Sprühkühlung für Bandsägen 280–380
• Laseranzeige
• Einstellung des Spannungsdrucks über Bedienfeld
