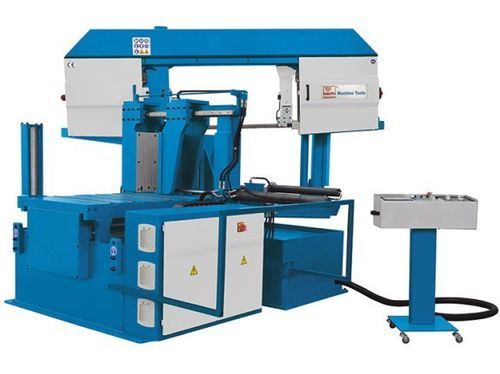

Bandsäge ABS 360 S NC

horizontalfür Metallhalbautomatisch

Produktbeschreibung
Die ABS 360 S NC ist eine leistungsfähige horizontale Bandsäge für die Serienfertigung. Sie verfügt über eine Doppelsäulenbauweise, servoangetriebene Materialzuführung mit vorgedehnten Kugelgewindespindeln und ein Messsystem mit Positionier- und Wiederholgenauigkeit von ±0,2 mm. Der Omron-Touchscreen-Controller speichert bis zu 30 Programme mit je 50 Schritten. Hydraulische Werkstückspannung ist serienmäßig; hydraulische Bündelspannung ist optional. Der Gehrungswinkel wird manuell eingestellt und auf einem digitalen Display angezeigt.

Highlights

• Doppelsäulen-Design mit präziser Linearführung
• Gehrungsschnitt mit hydraulischer Werkstückspannung und digitaler Winkelanzeige
• Omron-Touchscreen zur schnellen Programmierung und Einrichtung (30 Programme x 50 Schritte)
• Servovorschub mit Positionier-/Wiederholgenauigkeit ±0,2 mm
• Automatische Hubhöhenbegrenzung mit optischem Sensor

Produktdetails

• Vollautomatische Serie horizontaler Bandsägen mit parallel geführtem System, geeignet für Serienfertigung mit Gehrungsschnitten in Vollmaterial, Rohren und Profilen
• Werkstückvorschub angetrieben durch Servomotor und vorgedehnte Kugelgewindespindeln für maximale Präzision
• Kombination aus Linear- und Flachführung: wartungsarm und langlebig unter Produktionsbedingungen
• Sägebügel inkl. Führungsrahmen manuell drehbar bis 60° und hydraulisch fixierbar
• Vollautomatik-Modus: Gehrungen bis 45°; Halbautomatik-Modus: bis 60°
• Sägebügelwinkel ablesbar auf digitalem Display
• 3° Neigung des Sägebügels zur Verbesserung der Schneidleistung und Standzeit des Sägeblatts
• Robuste Sägeblattführungen gewährleisten vertikale Winkelgenauigkeit
• Zuverlässige Hydraulikeinheit liefert regelbaren Spanndruck
• Hydraulisch gesteuerte Feinzustellung des Sägebügels
• Optisch gesteuerter Umschaltvorgang von Schnell- auf Arbeitsvorschub zur Reduzierung von Nebenzeiten
• Stufenlos drehzahlverstellbare Blattgeschwindigkeit, über Umlenkgetriebe für Dauerbetrieb
• Überprüfung der Sägeblattspannung über Manometer-Anzeige
• Automatische Bandbruchüberwachung, leistungsfähige Kühlmittelanlage und Spänebürste serienmäßig
• Optionen: MQL, hydraulische Bündelspannung, Späneförderer, Rollenbahnen, Laser-Pointer

Technische Daten (Tabellen)
Arbeitsbereich
Min. Schnittlänge: 15 mm
Restlänge: 190 mm

Schneidleistungen
Vorschub pro Einzelhub (max.): 700 mm
Schnittgeschwindigkeit: 15 m/min - 120 m/min
Schneidleistung 0° (rund): 360 mm
Schneidleistung 0° (flach) (L x B): 610 mm x 360 mm
Schneidleistung 0° (quadratisch): 360 mm
Schneidleistung 30° (rund): 360 mm
Schneidleistung 30° (flach) (L x B): 530 mm x 360 mm
Schneidleistung 30° (quadratisch): 360 mm
Schneidleistung 45° (rund): 360 mm
Schneidleistung 45° (flach) (L x B): 400 mm x 360 mm
Schneidleistung 45° (quadratisch): 360 mm
Max. Vorschublänge (Mehrfachhübe): 9.999 mm

Genauigkeiten
Positioniergenauigkeit (Mehrfachhübe): ±0,2 mm

Schneidleistung im Halbautomatik-Modus
Schneidleistung 60° (rund): 300 mm
Schneidleistung 60° (flach) (L x B): 360 mm x 240 mm
Schneidleistung 60° (quadratisch): 240 mm

Antriebsleistung
Leistung Hauptantrieb: 3 kW
Leistung Hydraulikpumpe: 1,1 kW
Leistung Kühlerpumpe: 0,12 kW

Maße und Gewichte
Bandmaße: 5.200 mm x 34 mm x 1,1 mm
Abmessungen (L x B x H): 2,85 m x 2,25 m x 1,87 m
Gewicht: 2.400 kg

Technische Merkmale / Spezifikationen

• Steuerung: Omron Touchscreen, programmierbar (30 Programme x 50 Schritte)
• Vorschubsystem: Servomotor mit vorgedehnten Kugelgewindespindeln und Messsystem
• Spannung: Hydraulische Werkstückspannung (Serie); hydraulische Bündelspannung optional
• Gehrungswinkel: manuelle Drehung bis 60°; digitale Anzeige; hydraulische Fixierung
• Genauigkeit: Positionierung / Wiederholgenauigkeit ±0,2 mm
• Schnittgeschwindigkeit: 15–120 m/min
• Standardausstattung: Bandbruchüberwachung, Spänebürste, Kühlmittelanlage, mechanische Blattspannung mit Hydraulikmanometer
• Optionen: MQL, Späneförderer, Rollenbahn, hydraulische Blattspannung, Laser-Pointer
