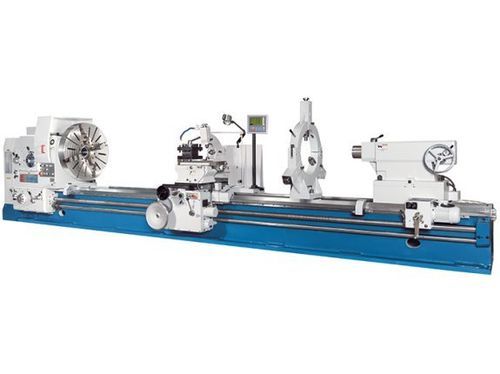

Konventionelle Drehmaschine DL E Heavy 620/3000

horizontal3-Achsfür lange Werkstücke

Produktbeschreibung
Die DL E Heavy 620/3000 ist eine konventionelle Schwerdrehmaschine für die Bearbeitung großer Durchmesser und langer Werkstücke. Sie verarbeitet Werkstücklängen bis 3.000 mm und Drehdurchmesser über Bett bis 1.250 mm. Das breit verrippte Maschinenbett und die überdimensionierten Bauteile sind für hohe Werkstückgewichte und stabile Bearbeitungsbedingungen ausgelegt.

Highlights

• Spindelbohrung: 130 mm
• Werkstücklänge (max.): 3.000 mm
• Hauptantrieb 22 kW (gezeigte Version)
• Separate Eilgänge / Eilgangsmotoren für X und Z
• Mit montierter 3-Achs-Positionsanzeige ausgeliefert

Arbeitsbereich
Werkstücklänge: 3.000 mm
Drehdurchmesser über Bett: 1.250 mm
Umlauf-Ø über Support: 900 mm
Werkstück, Gewicht (max.): 6.000 kg
Bettbreite: 755 mm
Max. Werkstückgewicht zwischen den Spitzen: 6.000 kg
Max. Werkstückgewicht bei Futterklemmung: 1.500 kg

Verfahrwege
Verfahrweg X-Achse: 630 mm
Verfahrweg Z-Achse: 2.800 mm
Verfahrweg Z1-Achse: 300 mm
Schwenkbereich Oberschlitten: ± 180°

Hauptspindel
Spindeldrehzahlen (rechts): 3,15 1/min - 315 1/min
Spindeldrehzahlen (links): 4 1/min - 315 1/min
Spindelbohrung: 130 mm
Spindelaufnahme: ISO A2-15

Eilgang
Eilgang X-Achse: 1.870 mm/min
Eilgang Z-Achse: 3.740 mm/min

Vorschub
Vorschub X-Achse: 0,064 mm/U - 12 mm/U
Vorschub Z-Achse: 0,032 mm/U - 6 mm/U
Vorschub Z1-Achse: 0,016 mm/U - 3 mm/U

Gewindeschneiden
Gewindeschneiden, metrisch: 1 mm - 120 mm
Gewindeschneiden, diametral: (42) 30 - 1/4 DP
Gewindeschneiden, Modul: 0,5 mm - 60 mm
Gewindeschneiden Whitworth: (48) 0,5 - 60 TPI

Reitstock
Reitstockpinolendurchmesser: 160 mm
Reitstockpinolenkonus: metrisch 80
Reitstockpinolenhub: 300 mm
Reitstockquerverstellung: ± 2,5 mm

Antriebsleistung
Motorleistung Hauptantrieb: 22 kW

Maße und Gewichte
Abmessungen (L x B x H): 6,1 m x 1,88 m x 1,92 m
Gewicht: 11.550 kg

Standardausstattung

• 22 kW Hauptantriebsmotor
• Schwerer Gusskörper mit verripptem Maschinenbett
• Induktionsgehärtete und geschliffene Bettführungen
• Standfeste Lamellenkupplung für Spindelantrieb
• Separate Eilgangsmotoren für X und Z
• Joystick-Bedienung für Vorschub X/Z am Support
• Motorische Positionierung des Reitstocks (Modelle ≥ 3.000 mm)
• Großdimensionierte Spindellagerung
• Montierte 3-Achsen-Positionsanzeige
• Überlastkupplung im Schaltkasten

Optionale Ausrüstung (Beispiele)

• 3-Achsen-Positionsanzeige X.Pos 3.2
• 4-Backen-Flanschfutter Ø 1000 mm
• Kühlmittelsystem
• Festdreibacken 50-590 mm
• Auflage Drehbank 50-220 mm
• Motorisierte Reitstockeinheit
• LED-Arbeitsleuchte
• Mitlauf- und Stützpunkte, Reduzierhülsen
• Fundamentankerschrauben und zentrale Schmierung
• Werkzeuge und Betriebsanleitung

Hinweise zur 3-Achsen-Positionsanzeige (Serie)

• Erhöhte Fertigungsgenauigkeit
• Geringere Fehlerquote
• Überlegene Bedien- und Ablesequalität
• Auflösung: 0,01 / 0,005 mm
• Anzeige Z0 und Z1 getrennt oder differenziell/kumulativ
• Lochkreisberechnung, Taschenrechnerfunktion, Speicher für 10 Werkzeuge
• Radius-/Durchmesserumschaltung, mm/inch Umrechnung
