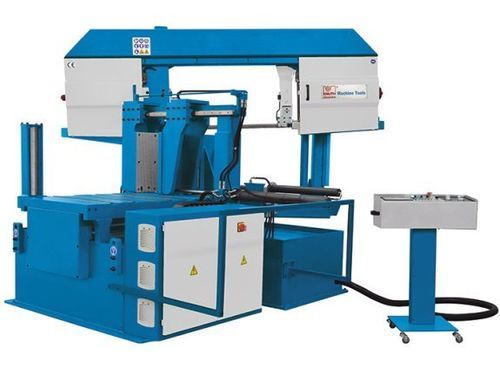

Bandsäge ABS 440 S NC

Gehrunghorizontalfür Metall

Produktübersicht
Die ABS 440 S NC ist eine horizontale Produktionsbandsäge in Doppelsäulenbauweise. Mit Servovorschub und Kugelgewindetrieb sowie dem Omron Touchscreen-Controller bietet sie präzises Positionieren und hohe Wiederholgenauigkeit für Serienbearbeitung von Vollmaterial, Rohren und Profilen. Hydraulische Werkstückspannung und optionale hydraulische Bündelspannung sichern den Fertigungsprozess.

Hauptmerkmale

• Doppelsäulenrahmen mit präziser Linearführung
• Gehrungsschnitt mit hydraulischer Spannvorrichtung und digitaler Winkelanzeige
• Omron Touchscreen-Steuerung, programmierbar (30 Programme × 50 Schritte)
• Servovorschub mit Kugelgewindetrieb, Wiederholgenauigkeit ±0,2 mm
• Optische Hubhöhenbegrenzung und automatischer Wechsel von Schnellvorschub zu Arbeitsvorschub

Details

• Vollautomatische Reihe horizontaler Bandsägen für Serienfertigung mit Gehrungsschnitten in Vollmaterial, Rohren und Profilen
• Werkstückvorschub über Servomotor und vorgespannte Kugelgewindetriebe für hohe Präzision
• Kombination aus Linear- und Flachführung für geringen Wartungsaufwand und hohe Robustheit
• Sägebügel (inkl. Führungsrahmen) manuell bis 60° schwenkbar und hydraulisch klemmbare Feststellung; im Automatikmodus Gehrungen bis 45°
• 3° Neigung des Sägebügels in Schnittachse zur Verbesserung der Schnittleistung und Erhöhung der Sägeblattstandzeit
• Hydraulisch fein einstellbare Zustellung und regelbarer Spannungsdruck der Hydraulikeinheit
• Robuste Sägeblattführungen für vertikale Winkelgenauigkeit; Manometer zur Kontrolle der Blattspannung
• Standard: automatische Bandbruchkontrolle, leistungsfähige Kühlmittelausführung, Spänebürste; Optionen: MQL, Späneförderer, Rollenbahnen, Laserpointer, hydraulische Bündelspannung, Mikro-Spray-Kühlung

Technische Daten
Arbeitsbereich
Min. Schnittlänge: 15 mm
Restlänge: 190 mm

Schneidleistungen
Vorschub per Einzelhub (max.): 700 mm
Schnittgeschwindigkeit: 15 m/min - 120 m/min
Schneidleistung 0° (rund): 440 mm
Schneidleistung 0° (rechteck) (L x B): 610 mm x 440 mm
Schneidleistung 0° (quadrat): 440 mm
Schneidleistung 30° (rund): 440 mm
Schneidleistung 30° (rechteck): 540 mm x 440 mm
Schneidleistung 30° (quadrat): 440 mm
Schneidleistung 45° (rund): 440 mm
Schneidleistung 45° (rechteck): 440 mm x 400 mm
Schneidleistung 45° (quadrat): 400 mm
Max. Vorschublänge (mehrere Hübe): 9.999 mm

Genauigkeiten
Positionsgenauigkeit (mehrere Hübe): ±0,2 mm

Schneidleistungen im halbautomatischen Modus
Schneidleistung 60° (rund): 310 mm
Schneidleistung 60° (rechteck): 245 mm x 440 mm
Schneidleistung 60° (quadrat): 245 mm

Antriebsleistungen
Motorleistung Hauptantrieb: 4 kW
Motorleistung Hydraulikpumpe: 2,2 kW
Motorleistung Kühlmittelpumpe: 0,12 kW

Maße und Gewichte
Bandabmessungen: 6.300 mm x 41 mm x 1,3 mm
Abmessungen (L x B x H): 3,0 m x 2,25 m x 2,05 m
Gewicht: ca. 3.600 kg

Technische Merkmale

• Modell: ABS 440 S NC
• Maschinentyp: Vollautomatische Horizontalbandsäge, Doppelsäulenbauweise
• Steuerung: Omron Touchscreen, programmierbar (30 Programme × 50 Schritte)
• Materialvorschub: Servomotor mit Kugelgewindetrieb und Messsystem, Wiederholgenauigkeit ±0,2 mm
• Standardausstattung und Optionen: siehe oben
