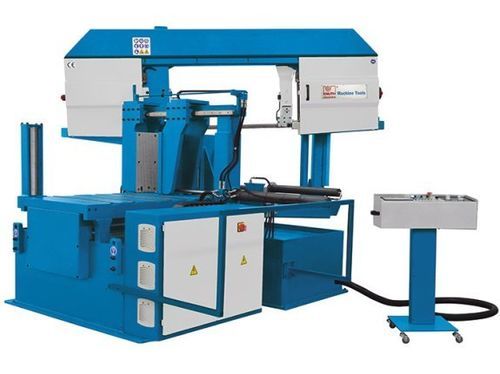

Bandsäge ABS 325 S NC

Gehrunghorizontalfür Metall

Übersicht
Die ABS 325 S NC ist eine Produktions-Horizontal-Gehrungsbandsäge in Doppelsäulenbauweise mit servogetriebenem Materialvorschub und Omron-Touchscreen NC-Steuerung. Sie ist für Serienbearbeitung von Vollmaterial, Rohren und Profilen ausgelegt und bietet vollautomatische sowie halbautomatische Gehrungsfunktionen, hydraulische Spannungen und produktivitätssteigernde Optionen.

Hauptmerkmale

• Doppelsäulenrahmen mit präziser Linearführung
• Gehrungsschnitt mit hydraulischer Werkstückspannung und digitaler Winkelanzeige
• Omron NC-Touchscreen-Steuerung für schnelle Programmierung und Einrichtung
• Servogetriebener Materialvorschub mit Positionier-/Wiederholgenauigkeit ±0,2 mm
• Automatische Hubhöhenregelung mit optischem Sensor und gesteuertem Umschalten von Schnell- auf Arbeitsvorschub
• Hydraulisch gesteuerte Mikrozuführung des Sägebügels und hydraulische Spannvorrichtung
• Manuelle Bügelrotation bis 60° mit hydraulischer Fixierung; vollautomatisch bis 45°, halbautomatisch bis 60°
• 3° Neigung des Sägebügels in Schnittachse zur Verbesserung der Schnittkapazität und Blattstandzeit
• Starre Blattführungen und mechanische Blattspannung mit hydraulischem Manometer
• Leistungsstarkes Kühlsystem und Bürste zur Blattreinigung; Optionen: MQL, hydraulische Bündelspannung

Serienausstattung

• Omron NC-Steuerung mit Touchscreen (bis zu 30 Programme × 50 Schritte)
• Automatischer Werkstückvorschub (Servo) mit vorgespannten Kugelgewindetrieben
• Hydraulische Werkstückspannung und hydraulische Schneidwinkelklemmung
• Optische Höhenverstellung / Hubhöhenbegrenzung
• Sägeband (Standardblatt) und mechanische Blattspannung mit Hydraulikmanometer
• Sägebandreinigungsbürste, Kühlmitteleinrichtung, Bedienwerkzeug und Bedienanleitung

Optionen

• Hydraulische Bündelspannung
• 3 m Rollenbahn
• Hydraulisches Sägeblatt-Tensioniersystem
• Regelung der Spannkraft am Bedienfeld
• Späneförderer für ABS S 325 NC
• Micro-Feinsprüh-Kühlung (MQL)
• Laser-Pointer

Technische Daten (Auszug)
Arbeitsbereich — Min. Schnittlänge: 15 mm
Arbeitsbereich — Restlänge: 275 mm

Schnittleistungen — Vorschub pro Einzelhub (max.): 700 mm
Schnittgeschwindigkeit: 15 m/min - 120 m/min
Schnittleistung 0° (rund): 325 mm
Schnittleistung 0° (flach): 400 mm x 325 mm
Schnittleistung 0° (quadratisch): 325 mm
Schnittleistung 30° (rund): 325 mm
Schnittleistung 30° (flach): 360 mm x 325 mm
Schnittleistung 30° (quadratisch): 325 mm
Schnittleistung 45° (rund): 300 mm
Schnittleistung 45° (flach): 260 mm x 325 mm
Schnittleistung 45° (quadratisch): 260 mm
Max. Vorschublänge (mehrere Hübe): 9.999 mm

Genauigkeit — Positioniergenauigkeit (mehrere Hübe): ±0,2 mm

Halbautomatische Kapazität — 60° (rund): 190 mm ; 60° (flach): 140 mm x 325 mm ; 60° (quadratisch): 140 mm

Antriebsleistungen — Motorleistung Hauptantrieb: 2,2 kW ; Motorleistung Hydraulikpumpe: 1,5 kW ; Motorleistung Kühlmittelpumpe: 0,12 kW

Maße und Gewicht — Bandabmessungen: 4.900 mm x 34 mm x 1,1 mm
Abmessungen (L x B x H): 2,31 m x 2,15 m x 1,65 m
Gewicht: 1.860 kg

Zusätzliche Produktdetails

• Sägebügel und Führungsrahmen sind manuell schwenkbar und hydraulisch fixierbar; vollautomatische Gehrungen bis 45°, halbautomatisch bis 60°
• Servogetriebener Werkstückvorschub mit Kugelgewindetrieb für präzises Positionieren und Wiederholgenauigkeit
• Kombination aus Linear- und Flachführung für Robustheit, geringe Wartung und lange Lebensdauer in der Serienproduktion
• 3° Neigung des Sägebügels verbessert Schneidleistung und Blattstandzeit
• Optische Sensoren steuern Hubhöhe und Umschaltung zwischen Schnell- und Arbeitsvorschub zur Reduzierung von Stillstandzeiten
