Rundschleifmaschine

AußenrundInnenrundfür Werkstücke

Produktbeschreibung

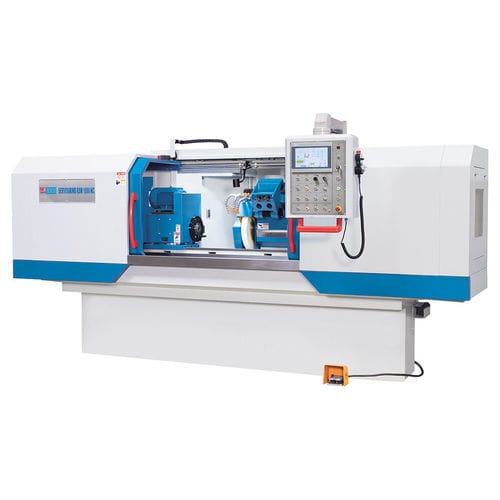

Die Servogrind® RSM 600 NC ist eine Präzisions-Rundschleifmaschine für lange, schwere Werkstücke und kleine Serien. Servomotoren an beiden Achsen ersetzen die herkömmliche Hydraulik und erhöhen Dynamik, Präzision und Effizienz. Eine schwenkbare Innenschleifeinrichtung erweitert die Anwendungsmöglichkeiten. Massives Maschinenbett, geschliffene Führungen und leistungsstarke Spindelantriebe sorgen für hohe Steifigkeit und Wiederholgenauigkeit. Die moderne NC-Steuerung mit Touchscreen erlaubt die Auswahl von Schleifzyklen ohne Programmierkenntnisse.

Highlights

• NC-Touchscreen-Steuerung mit vordefinierten Schleifzyklen
• Innen- und Außenrundschleifen möglich
• Servomotoren in beiden Achsen (kein Hydraulikaggregat)
• Schwenktisch und schwenkbare Arbeitsspindel
• Umfangreiches Standardzubehör

Maschinenbett

• Schweres Maschinenbett für präzise Bearbeitung großer und schwerer Werkstücke
• Schwenktisch läuft auf präzisionsgeschliffenen, breiten Prismenführungen mit hervorragender Schwingungsdämpfung
• Konstruktion verteilt Gewicht, minimiert Kippmoment und erhöht Steifigkeit
• Robuster Reitstock für präzises Spannen zwischen Spitzen

Vorschub

• Servokonventionelle Vorschubtechnik für gleichmäßige, vibrationsfreie Tischverstellung
• Hochwertige Servoantriebe liefern Präzision und Dynamik vergleichbar mit modernen CNC-Maschinen
• Präzise, reproduzierbare Vorschubeinstellungen mit elektronischen Anschlägen
• Vorgespreizte Kugelgewindetriebe in allen Achsen reduzieren Reibung und Losbrechmoment
• Geringere Wärmeentwicklung für stabile Betriebsbedingungen
• Antriebe, Spindeln und Messsysteme gekapselt für geringen Wartungsaufwand

Schleifspindelstock

• Spindelstock auf hochwertigen Linearführungen für maximale Positioniergenauigkeit
• Umfangreich gelagerte Schleifspindel für hohe Präzision und Oberflächengüte
• Innenschleifeinrichtung schwenkbar in den Arbeitsbereich, angetrieben von separatem Motor

Arbeitsspindelstock

• Arbeitsspindelstock einseitig schwenkbar; Drehzahl stufenlos regelbar
• Standardmäßig 3-Backenfutter Ø 200 mm mit guter Rundlaufgenauigkeit

Ausstattung & Wartung

• Vollverkleideter Arbeitsraum mit großen Türen für einfachen Zugang
• Zentrale Bedienelemente; alle Parameter auf Touchscreen-HMI
• LED-Beleuchtung für Sicht und Sicherheit
• Automatische Zentralschmierung
• Mobiles elektronisches Handrad zur einfachen Einrichtung
• Lünette, Kühlsystem, Abrichter, Schleifscheibenwuchtgerät und Werkzeuge im Lieferumfang

NC-Steuerung

• NC-Positioniersteuerung kombiniert Schruppen, Schlichten und Ausdrehvorgänge in einem Durchgang
• Schleifzyklen per Touchscreen ohne Programmierkenntnisse einstellbar
• Bedienerfreundliche HMI mit Menüs für Längs- und Querrundschleifen
• Detaillierte Grafiken unterstützen Dateneingabe und Anzeige des Bearbeitungsstatus

Technische Daten

• Modell: Servogrind® RSM 600 NC
• Spitzenhöhe: 180 mm
• Schleifdurchmesser: 8 mm - 320 mm
• Mit fester Lünette: 15 mm - 150 mm
• Schleiflänge: 600 mm
• Innenschleifdurchmesser mit Lünette: 35 mm - 100 mm
• Innenschleifdurchmesser ohne Lünette: 30 mm - 100 mm
• Innenschleiftiefe: 125 mm
• Max. Werkstückgewicht zwischen Spitzen: 100 kg
• Tischschwenkbereich: -2° / +9°
• Umfangsgeschwindigkeit: 45 m/s
• Verfahrweg Schleifkopf: 195 mm
• Schwenkbereich Arbeitsspindelstock: 90°
• Spindelkonus Arbeitsspindel: 4 MT
• Futterdurchmesser: 200 mm
• Arbeitsspindeldrehzahlen: 25 1/min - 500 1/min
• Schleifspindeldrehzahl: 2.140 1/min
• Schwenkbereich Schleifspindelstock (r+l): 10°
• Innenschleifspindeldrehzahl: 10.000 1/min
• Reitstockhub: 30 mm
• Schleifspindel-Motor: 4 kW
• Motor Innenrettifica: 1,1 kW
• Motor Arbeitsspindel / Pumpe: 0,75 / 0,13 kW
• Schleifscheiben: 400 x 50 x 203 mm
• Maße (L x B x H): 3,03 m x 2,3 m x 2 m
• Gewicht: 2.800 kg
