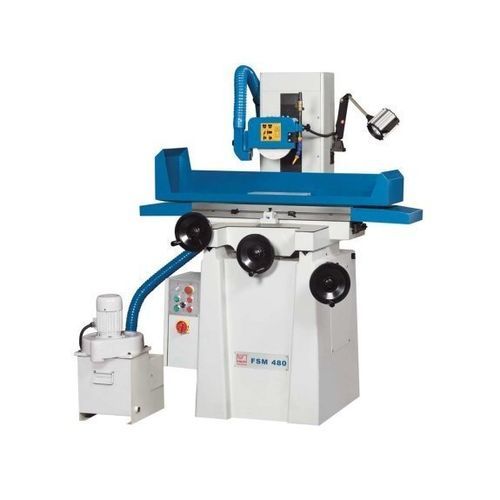

Flachschleifmaschine FSM 480

für Teilemit Magnetspannsystemkonventionell

Übersicht
Die konventionelle Flachschleifmaschine FSM 480 ist ausgelegt für kurze, einfache und präzise Schleifaufgaben bei wirtschaftlichem Einsatz. Geeignet für Reparatur- und Ausbildungswerkstätten, bietet die Kreuztischbauweise stabile Geometrie. Die Tischführung ist leichtgängig; eine permanente Magnetspannplatte und Absaugung gehören zur Serienausstattung.

Highlights

• Maschinengestell aus Gusseisen zur Vibrationsdämpfung
• Magnetspannplatte 125 x 300 mm
• Umfangreiche Serienaustattung
• Winkelverstellbarer Schleifschraubstock

Arbeitsbereich (Tisch)
Tischabmessungen: 210 mm x 450 mm
Abstand Spindelachse - Tischoberfläche: 450 mm

Verfahrwege
Verfahrweg X-Achse: 480 mm
Verfahrweg Y-Achse: 230 mm
Verfahrweg pro Handradumdrehung, X: 5 mm
Verfahrweg pro Handradumdrehung, Y: 5 mm
Verfahrweg pro Handradumdrehung, Z: 1 mm

Vorschub / Skalen
Skalenringteilung X-Achse: 0,02 mm
Skalenringteilung Y-Achse: 0,02 mm
Skalenringteilung Z-Achse: 0,005 mm

Genauigkeiten
Erreichbare Oberflächenrauheit: ≤ 0,63 µm Ra
Schleifparallelität: 0,005 mm / 300 mm

Antriebsleistung
Motorleistung Hauptantrieb: 1,5 kW

Maße und Gewichte
Schleifscheibenabmessungen: 200 x 13 x 32 mm
Maschinengewicht: 730 kg

Produktdetails

• Hoch belastbare Spindel in vorgedehnten Schrägkugellagern für vibrationsarmen Lauf, hohe Genauigkeit und lange Lebensdauer
• Komplett abgedichteter und ausgewuchteter Spindelmotor mit hoher Belastbarkeit
• Massive, vibrationsdämpfende Kreuztischkonstruktion
• V- und Flachführungen in X- und Y-Richtung für konstante Genauigkeit
• Längsbewegung des Tisches über lineare Kugelführung und lineare Rollenführung
• Verstellbare Skalenringe an Höhen- und Querstellung zur Nullsetzung an beliebiger Position
• Zentralschmierung

Serienausstattung

• Absaugvorrichtung
• Arbeitsleuchte
• Magnetspannplatte 125 x 300 mm
• Auswuchtwelle und Auswuchtstation
• Winkelverstellbarer Schleifschraubstock
• Betriebswerkzeug und Bedienungsanleitung
• Schleifscheibenflansch, Dressiergerät und Schleifscheibe

Optionale Ausstattung

• Kühleinrichtung / Kühlschmierstoffanlage (Modell für FSM 480 verfügbar)

Technische Daten

• Modell: FSM 480
• Tisch: 210 x 450 mm
• Abstand Spindel - Tisch: 450 mm
• Verfahrweg X: 480 mm
• Verfahrweg Y: 230 mm
• Verfahrweg Z pro Handradumdrehung: 1 mm (Z-Teilung 0,005 mm)
• Teilungen: X/Y 0,02 mm, Z 0,005 mm
• Hauptmotorleistung: 1,5 kW
• Schleifscheibe: 200 x 13 x 32 mm
• Oberflächenrauheit: ≤ 0,63 µm Ra
• Gewicht: 730 kg
