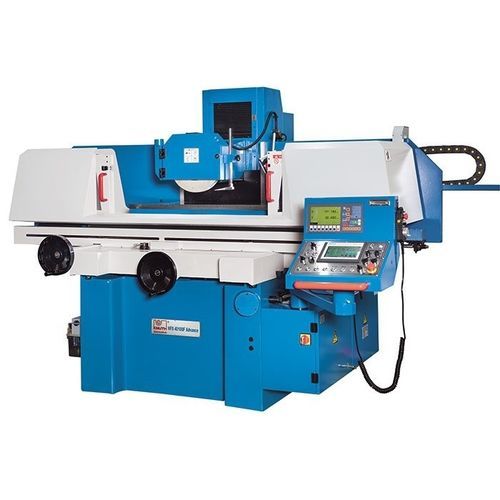

Flachschleifmaschine HFS 3063 F Advance

für Werkstückemit Magnetspannsystemkonventionell

Kurzbeschreibung
Die HFS 3063 F Advance ist eine konventionelle Flachschleifmaschine, ausgelegt als produktionsbereite Lösung. Sie verbindet ein steifes Graugussgestell, Siemens PLC mit Touchscreen und einfache Auto‑Modus‑Programmierung sowie eine große Magnetspannplatte für verzugsfreies Spannen. Geeignet für Werkstätten, die mehr Funktionen als einfache konventionelle Schleifmaschinen benötigen, aber kein vollständiges CNC-System wünschen.

Highlights

• Magnetspannplatte mit integrierter Entmagnetisierung
• Vertikalachse mit vorgespannten Kugelumlaufspindeln und Servomotor für hohe Positioniergenauigkeit
• Siemens PLC Steuerung mit Touchscreen und einfacher Programmierung im Automatikmodus
• Umfangreiches Serienpaket (elektronisches Handrad, Schleifscheibenabrichter, Auswuchtstand, LED‑Arbeitsleuchte)

Maschinengestell / Allgemein

• Grauguss-Maschinengestell für hohe Steifigkeit und Verwindungsfestigkeit
• Präzisionsführungen mit automatischer Zentralschmierung
• Arbeitsraum mit gut zugänglicher Abdeckung
• Kühlmittelpumpe kombiniert mit Absaugeinheit zur Bindung von Schleifstaub und Aerosolen

Schleifspindel

• Groß dimensionierte, dynamisch gewuchtete Spindel, komplett dicht und dauergeschmiert
• Vorgespannte Präzisionslager für stabile Performance und lange Serviceintervalle

Programmierung / Bedienung

• Vorgespanntes Kugelgewindetrieb und leistungsfähiger Servomotor auf der Y‑Achse für wiederholgenaues Positionieren
• Elektronisches Handrad für Einrichtarbeiten und manuelles Verfahren der Spindel
• Automatikmodus verarbeitet automatisch Anwenderparameter für Schrupp/Schlicht, Ausfeuerhübe und Rückzug

Hydraulik

• Leise Hydraulik mit geringem Wärmeaufbau für Dauerbetrieb
• Hydraulisch angetriebener Tischvorschub, stufenlos regelbar mit weichem Richtungswechsel
• Externes Hydraulikaggregat mit Ölkühler für Temperaturstabilität

Magnetspannplatte

• Große serienmäßige Magnetspannplatte für verzugsfreies Spannen
• Steuereinheit integriert in die elektrische Anlage für schnelles Spannen und Entmagnetisieren

Arbeitsbereich
Werkstückgewicht (max.): 270 kg
Abstand Spindelnase - Tischoberfläche: 580 mm
Tischabmessungen: 635 mm x 305 mm
Abmessungen Magnetspannplatte: 600 mm x 300 mm
Skalenringteilung Y‑Achse: 0,005 mm
Skalenringteilung Z‑Achse: 0,02 mm
Autom. Querzustellung Z‑Achse: 0,1 mm - 8 mm
Drehzahl (Spindel): 1.450 1/min
Autom. Vertikalzustellung: 0,005 mm - 0,05 mm

Verfahrwege
Verfahrweg X‑Achse: 765 mm
Verfahrweg Y‑Achse: 340 mm

Vorschub
Hydr. Vorschub X‑Achse: 7 m/min - 23 m/min
Eilgang Y‑Achse: 480 mm/min
Eilgang Z‑Achse: 990 mm/min

Antriebsleistung
Motorleistung Hauptantrieb: 4 kW

Abmessungen und Gewicht
Schleifscheibenabmessungen: 350 mm x 40 mm x 127 mm
Abmessungen (L x B x H): 2,9 m x 2,2 m x 1,9 m
Gewicht: 2800 kg

Technische Daten

• Modell: HFS 3063 F Advance
• Serie: HFS F Advance
• Magnetspannplatte mit Entmagnetisierung
• Siemens PLC mit Touchscreen und Automatikprogrammierung
• Vertikalachse mit Kugelumlaufspindel und Servomotor
• Hydraulisch angetriebener Tisch mit externem Aggregat und Ölkühler
• Automatische Zentralschmierung
• Arbeitsraumabdeckung und Kühlmittelabsaugung zur Staub/Aerosolbindung
• Im Lieferumfang: elektronisches Handrad, Schleifscheibenabrichter, Auswuchtstand/Auswuchtwelle, LED‑Arbeitsleuchte, Betriebsanleitung
