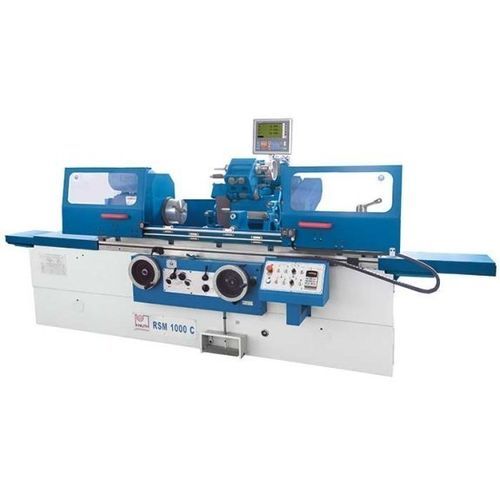

Rundschleifmaschine RSM 1000 C

AußenrundInnenrundfür große Werkstücke

Überblick
Die RSM C‑Serie umfasst Präzisions‑Rundschleifmaschinen, ausgelegt für lange und schwere Werkstücke. Geeignet für Einzelteilbearbeitung und Kleinserien, verfügen die Maschinen über eine Innenschleifeinrichtung sowie ein klassisches, robustes Design mit großem Maschinenbett, geschliffenen Führungen und leistungsstarken Antrieben für Arbeitsspindel, Schleifspindel und Hydraulikeinheit.

Hauptmerkmale

• Außen‑ und Innenschleifen (zylindrisch)
• Hydrostatisch gelagerte Schleifspindel für hohe Oberflächenqualität
• Massives Maschinengestell für große und schwere Werkstücke
• Schwenkbarer Spindelstock für konisches Schleifen kurzer Werkstücke
• Integrierter Eilgang in X mit manuellem Rücklauf
• Umfangreiches Paket an Serienzubehör

Produktdetails

• Großes Maschinenbett in schwerer Ausführung: Aufnahme für Werkstücke bis zu 2.000 mm Länge (je nach Ausführung) und bis Ø 320 mm
• Breite, präzisionsgeschliffene Führungen sichern Genauigkeit über die gesamte Werkstücklänge und hohe Tragfähigkeit
• Tisch mit großen Abmessungen, schwenkbar in zwei Richtungen; Verfahrachse manuell über Handrad oder automatisch per lin. Hydraulikvorschub
• Robustes Vorschubventil ermöglicht sehr feine Z‑Achsenregelung mit vom Bediener einstellbarer Verweildauer am Endanschlag
• Automatische Zustellung in 2 Stufen, begrenzt durch einstellbaren Anschlag
• Schleifspindel mit hydrostatischen Lagern für höchste Präzision, Oberflächenqualität und lange Standzeit
• Leistungsstarker Schleifspindelmotor für Dauerbetrieb
• Schleifspindelkopf schwenkbar ±30°; Arbeitsspindelkopf schwenkbar bis 45°
• Innenschleifeinrichtung serienmäßig
• Integrierter Eilgang auf X‑Achse mit manuellem Rücklauf

Serienausstattung

• 3‑Achsen Positionsanzeige X.Pos 3.2 (Neue Generation mit integrierten Drehfunktionen)
• Innenschleifeinrichtung
• Offene Lünetten
• Geschlossene Lünetten
• 3‑Backen‑Futter Ø 200 mm
• Kühlmitteleinrichtung
• Abrichtvorrichtung
• Auswuchtstand
• Auswucht‑Mandrel
• Schleifscheibenflansch
• Zentrierspitze
• Spritzschutz vorn und hinten
• Antriebe
• Betriebswerkzeug
• Bedienungsanleitung
• Prüfzeugnis

Technische Daten

• Marke: KNUTH
• Arbeitsbereich — Spitzenhöhe: 180 mm
• Arbeitsbereich — Schleifdurchmesser: 8 mm - 320 mm
• Arbeitsbereich — Mit fester Lünette: 60 mm
• Arbeitsbereich — Schleiflänge: 1.000 mm
• Arbeitsbereich — Innenschleifdurchmesser mit Lünette: 35 mm - 100 mm
• Arbeitsbereich — Innenschleifdurchmesser ohne Lünette: 30 mm - 100 mm
• Arbeitsbereich — Innenschleiftiefe: 125 mm
• Arbeitsbereich — Werkstückgewicht zwischen Spitzen (max.): 150 kg
• Arbeitsbereich — Zustellung Schleifscheibe (min.): 0,0025 mm
• Arbeitsbereich — Futterdurchmesser: 200 mm
• Arbeitsbereich — Tischschwenkbereich (max.): -3° / +7°
• Arbeitsbereich — Umfangsgeschwindigkeit: 35 m/s
• Arbeitsbereich — Arbeitsspindeldrehzahlen: 50 Hz: 25-220 1/min
• Verfahrwege — Verfahrweg Schleifkopf: 250 mm
• Vorschub — Tischvorschub, stufenlos: 0,1 m/min - 4 m/min
• Vorschub — Vorschub je Handradumdrehung X‑Achse: 2 mm
• Vorschub — Vorschub je Skalenteilung X‑Achse: 0,0025 mm
• Spindelstock — Schwenkbereich Arbeitsspindelstock: 0° - 45°
• Spindelstock — Arbeitsspindelkonus: 4 MK
• Schleifspindelstock — Schleifspindeldrehzahl: 1.670 1/min
• Schleifspindelstock — Schwenkbereich (r+l): 30°
• Schleifspindelstock — Innenschleifspindel Drehzahl: 10.000 1/min
• Reitstock — Reitstockkonus: 4 MK
• Reitstock — Reitstockpinolenhub: 25 mm
• Antriebsleistungen — Motorleistung Schleifspindel / Hydraulikpumpe: 5,5 / 0,75 kW
• Antriebsleistungen — Motorleistung Innenschleifen: 1,1 kW
• Antriebsleistungen — Motorleistung Arbeitsspindel / Kühlmittelpumpe: 1,5 / 0,125 kW
• Maße und Gewichte — Schleifscheibenabmessungen: 400 mm x 50 mm x 203 mm
• Maße und Gewichte — Schleifstein Innenschleifen (max.): 50 mm x 40 mm x 16 mm
• Maße und Gewichte — Schleifstein Innenschleifen (min.): 45 mm x 35 mm x 10 mm
• Maße und Gewichte — Abmessungen (L x B x H): 3,61 m x 1,81 m x 1,52 m
• Maße und Gewichte — Gewicht: 3.700 kg
