Rundschleifmaschine

AußenrundInnenrundfür Werkstücke

Produkt

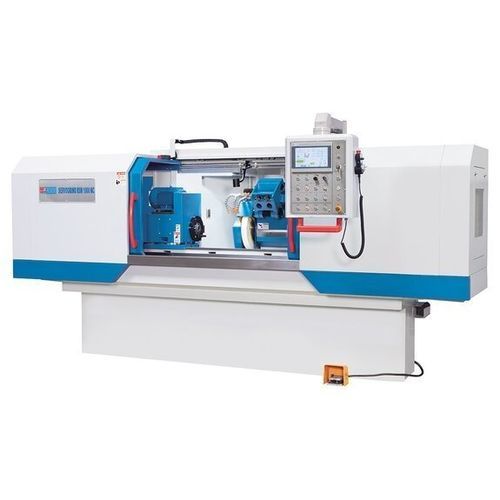

Die Servogrind® RSM 1000 NC ist eine Präzisions-Rundschleifmaschine für lange und schwere Werkstücke. Anstelle eines konventionellen Hydraulikaggregats werden Servomotoren auf beiden Achsen eingesetzt, was Dynamik, Effizienz und Genauigkeit erhöht. Die Maschine eignet sich für Einzelteile und Kleinserien, verfügt über eine Innenschleifeinrichtung und eine moderne NC-Steuerung mit Touchscreen zur vereinfachten Bedienung.

Highlights

• NC-Touchscreen-Steuerung mit Schleifzyklen
• Innen- und Außenrundschleifen
• Servomotoren in beiden Achsen
• Schwenktisch und schwenkbare Arbeitsspindel
• Umfangreiches Standardzubehör

Maschinenbett

• Schweres Maschinenbett für die Bearbeitung großer und schwerer Werkstücke mit hoher Präzision
• Schwenktisch läuft auf präzisionsgeschliffenen Prismenschienen mit guter Schwingungsdämpfung
• Konstruktion verteilt das Gewicht von Tisch und Werkstück auf große Fläche für hohe Steifigkeit
• Robuster Reitstock gewährleistet Stabilität und Genauigkeit beim Spannen zwischen Spitzen

Vorschub

• Servokonventioneller Vorschub statt Hydraulik für gleichmäßige, vibrationsfreie Vorschubbewegung
• Hochwertige Servoantriebe für CNC-ähnliche Dynamik und Präzision
• Präzise, reproduzierbare Vorschubeinstellungen; elektronische Endschalter
• Vorspannte Kugelgewindetriebe an allen Achsen zur Reduzierung von Reibung und Losbrechmoment
• Geringere Wärmeentwicklung für stabile Bedingungen bei Dauerbetrieb
• Antriebe, Spindeln und Messsysteme gekapselt für nahezu wartungsfreien Betrieb

Schleifspindelstock

• Schleifspindelstock auf hochwertigen Linearführungen für maximale Positioniergenauigkeit
• Aufwändig gelagerte Schleifspindel für hohe Präzision und Oberflächengüte
• Innenschleifeinrichtung schwenkbar und separat angetrieben

Arbeitsspindel

• Arbeitsspindelstock einseitig schwenkbar; stufenlos einstellbare Drehzahl
• 3-Backenfutter Ø 200 mm mit gutem Rundlauf serienmäßig

Ausstattung

• Vollverkleideter Arbeitsraum mit großen Türen für einfaches Be- und Entladen
• Zentrale Bedienelemente und Touchscreen-HMI zur Anzeige technischer Parameter
• LED-Beleuchtung für Sichtbarkeit und Sicherheit
• Automatische Zentralschmierung zur vereinfachten Wartung
• Mobiles elektronisches Handrad für schnelle Einrichtung
• Lünette für lange Werkstücke serienmäßig
• Kühlmittelsystem, Abrichter, Schleifscheibenwuchteinrichtung und Betriebswerkzeug im Standardumfang

NC-Steuerung

• NC-Positioniersteuerung erlaubt Kombination von Schruppen, Schlichten und Ausfeuern in einem Durchgang
• Einzelne Schleifzyklen per Touchscreen parametrierbar, keine Programmierkenntnisse erforderlich
• Übersichtliche HMI-Menüs für Längs- und Querschleifen
• Detaillierte Grafikunterstützung bei Dateneingabe und Anzeige des Bearbeitungsstatus

Technische Daten

• Spitzenhöhe: 180 mm
• Schleifdurchmesser: 8 – 320 mm
• Mit Lünette: 15 – 150 mm
• Schleiflänge: 1.000 mm
• Innenschleifdurchmesser mit Lünette: 35 – 100 mm
• Innenschleifdurchmesser ohne Lünette: 30 – 100 mm
• Innenschleiftiefe: 125 mm
• Max. Werkstückgewicht zwischen den Spitzen: 150 kg
• Tischschwenkbereich: -2° / +9°
• Umfangsgeschwindigkeit Schleifscheibe: 45 m/s
• Verfahrweg Schleifkopf: 250 mm
• Schwenkbereich Arbeitsspindel: 90°
• Arbeitsspindelkonus: 4 MK
• Futterdurchmesser: 200 mm
• Arbeitsspindeldrehzahlen: 25 – 500 1/min
• Schleifspindeldrehzahl: 2.140 1/min
• Drehzahl Innenschleifspindel: 10.000 1/min
• Reitstockhub: 30 mm
• Leistung Schleifspindel: 4 kW
• Leistung Innenschleifen: 1,1 kW
• Leistung Arbeitsspindel / Pumpe: 1,5 / 0,13 kW
• Schleifscheibenmaß: 400 x 50 x 203 mm
• Innenschleifscheibe (max): 32 x 25 x 10 mm
• Abmessungen (L x B x H): 4,1 m x 2,2 m x 1,8 m
• Gewicht: 3.300 kg
