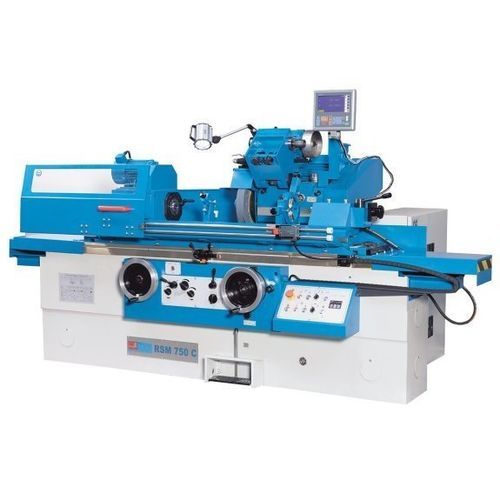

Rundschleifmaschine RSM 750 C

AußenrundInnenrundfür Werkstücke

Produktbeschreibung
Die RSM 750 C ist eine konventionelle Rundschleifmaschine, ausgelegt für lange und schwerere Werkstücke. Sie eignet sich für die Bearbeitung von Einzelteilen ebenso wie für Kleinserien und verfügt über eine integrierte Innenschleifeinrichtung zur Erhöhung der Flexibilität. Großes, massives Maschinenbett, geschliffene Führungen und eigenständige Antriebe für Arbeitsspindel, Schleifspindel und Hydraulik sorgen für eine stabile Basis zum Innen‑ und Außenschleifen größerer Bauteile.

Highlights

• Innen‑ und Außenrundschleifen
• Hydrostatisch gelagerte Spindel für hohe Oberflächengenauigkeit
• Massiver Maschinenrahmen für große Werkstücke
• Schwenkbarer Spindelstock zum Konischenschleifen kurzer Teile
• Integrierter Eilgang in X‑Achse mit manuellem Rücklauf
• Umfangreiches Standardzubehör

Technische Daten
Arbeitsbereich
Spitzenhöhe: 135 mm
Schleifdurchmesser: 8 mm - 200 mm (mit Lünette: 8 mm - 60 mm)
Schleiflänge: 750 mm
Innenschleifdurchmesser mit Lünette: 35 mm - 100 mm
Innenschleifdurchmesser ohne Lünette: 25 mm - 100 mm
Innenschleiftiefe: 125 mm
Max. Werkstückgewicht zwischen Spitzen: 80 kg
Schleifscheibenzustellung (min.): 0,0025 mm
Futterdurchmesser: 200 mm
Tischschwenkbereich: -2° / +6°
Umfangsgeschwindigkeit Schleifscheibe: 35 m/s
Arbeitsspindeldrehzahlen (50 Hz): 25 - 380 1/min

Verfahrwege
Verfahrweg Schleifkopf: 200 mm

Vorschub
Tischvorschub, stufenlos: 0,1 m/min - 4 m/min
Vorschub je Handradumdrehung (X‑Achse): 0,5 mm
Vorschub je Skalenteilung (X‑Achse): 0,0025 mm

Spindelstock
Schwenkbereich Arbeitsspindelstock: 0° - 45°
Arbeitsspindelkonus: 4 MK

Schleifspindelstock
Drehzahl Schleifspindel: 1.670 1/min
Schwenkbereich (r+l): 10°
Drehzahl Innenschleifspindel: 10.000 1/min

Reitstock
Reitstockkonus: 4 MK
Reitstockpinolenhub: 25 mm

Antriebsleistungen
Motorleistung Schleifspindel / Hydraulikpumpe: 5,5 / 0,75 kW
Motorleistung Innenschleifen: 1,1 kW
Motorleistung Arbeitsspindel / Kühlmittelpumpe: 0,75 / 0,13 kW

Maße und Gewichte
Schleifscheibenabmessungen: 400 x 50 x 203 mm
Innenschleifstein max.: 50 x 40 x 16 mm
Innenschleifstein min.: 45 x 35 x 10 mm
Abmessungen (L x B x H): 3 m x 1,8 m x 1,65 m
Gewicht: 3.500 kg

Zusätzliche Merkmale

• Massiver Maschinensockel für lange und große Werkstücke
• Breite, präzise geschliffene Führungen für konstante Genauigkeit
• Fahrt der Tischlängsbewegung manuell oder per einstellbarer Hydraulik
• Automatische Zweistufenpositionierung mit einstellbarem Anschlag
• Robuste Vorschubventile für feine Mikrozuführung
• Serienmäßige Innenschleifeinrichtung und schwenkbarer Schleifkopf für vielseitigen Einsatz
