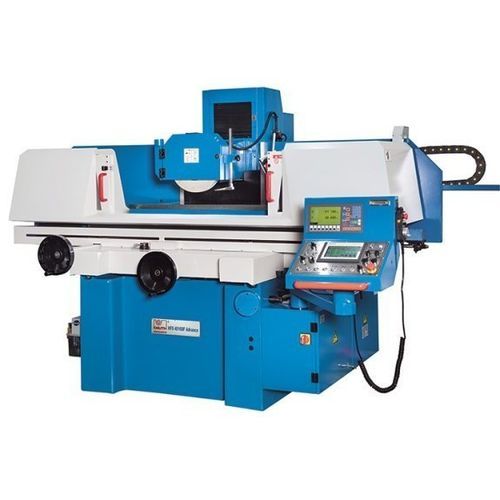

Flachschleifmaschine HFS 4080 F Advance

für Werkstückemit Magnetspannsystemkonventionell

Produktbeschreibung
Die HFS F Advance-Serie von KNUTH ist eine Reihe konventioneller Flachschleifmaschinen, die ein Grauguss-Maschinengestell mit Siemens-basierter Steuerung kombiniert, um automatisierte Bedienfunktionen ohne vollständige CNC-Komplexität bereitzustellen. Geeignet für Werkstätten mit Bedarf an erweiterten konventionellen Schleiffunktionen.

Highlights

• Magnetspannplatte mit integrierter Entmagnetisierungsfunktion
• Vertikalachse mit Kugelumlaufspindel und Servomotor für präzises Positionieren
• Siemens PLC mit Touchscreen und einfacher Programmierung im Automatikmodus
• Umfangreiche Serienausstattung (Magnetspannplatte, automatische Zentralschmierung, Kühlmittel- und Absaugsystem, Schleifscheibenabrichter, Balancierwerkzeuge, LED-Lampe, Bedienungsanleitung)

Details

• Maschinengestell: Graugusskonstruktion für Steifigkeit und Verwindungsfestigkeit
• Schmierung: Zentrale automatische Schmierung für alle Führungen
• Arbeitsraum: Leicht zugängliche Umhausung zur Aufnahme von Kühlschmierstoff und Schleifrückständen
• Kühlung / Absaugung: Leistungsstarke Kühlmittelpumpe kombiniert mit Vakuumabsaugung zur Entfernung von Schleifstaub und Aerosolen
• Schleifspindel: Groß dimensionierte, dynamisch gewuchtete, komplett abgedichtete Spindel mit Dauerschmierung und vorgespannter Präzisionslagerung
• Programmierung: Vorspannte Kugelumlaufspindel und Servomotor auf der Y-Achse; elektronisches Handrad für manuelle Einrichtung; Automatikmodus verarbeitet Schrupp-/Schlichtwerte, Ausfeuerhübe und Rückzug
• Hydraulik: Hydraulischer Längsvorschub des Tisches mit weichem Richtungswechsel; externes Hydraulikaggregat mit Ölkühler für Temperaturstabilität
• Magnetspannplatte: Große Feinpol-Magnetplatte mit integrierter Steuerung für schnelles Spannen/Entmagnetisieren

Technische Daten (Zusammenfassung)

• Werkstück max. Gewicht: 500 kg
• Tischabmessungen: 813 mm x 406 mm
• Spindelnase - Tischoberfläche: 580 mm
• Abmessungen Magnetspannplatte: 800 mm x 400 mm
• Skalenringteilung Y-Achse: 0,005 mm
• Skalenringteilung Z-Achse: 0,02 mm
• Autom. Querzustellung Z-Achse: 0,1 mm - 8 mm
• Drehzahl Schleifspindel: 1.450 1/min
• Autom. Vertikalzustellung: 0,005 mm - 0,05 mm
• Verfahrweg X-Achse: 910 mm
• Verfahrweg Y-Achse: 450 mm
• Hydr. Vorschub X-Achse: 7 - 23 m/min
• Eilgang Y-Achse: 480 mm/min
• Eilgang Z-Achse: 990 mm/min
• Motorleistung Hauptantrieb: 4 kW
• Schleifscheibenabmessungen: 350 x 40 x 127 mm
• Abmessungen (L x B x H): 3,6 m x 2,4 m x 1,9 m
• Gewicht Maschine: 3.400 kg

Serienausstattung

• Magnetspannplatte (mit Entmagnetisierung)
• Automatische Zentralschmierung
• Umhausung / Schutz des Arbeitsraums
• Kühlmittel- und Absauganlage
• Schleifscheibenabrichter und Auswuchtstation
• LED-Arbeitsleuchte
• Siemens PLC mit Touchscreen (Automatikmodus)
• Bedienungsanleitung und Wartungswerkzeug

Bemerkungen
Die Maschine wird mit umfangreicher Basisausstattung geliefert; optionale Zubehörteile sind zur Anpassung an spezifische Produktionsanforderungen verfügbar.
