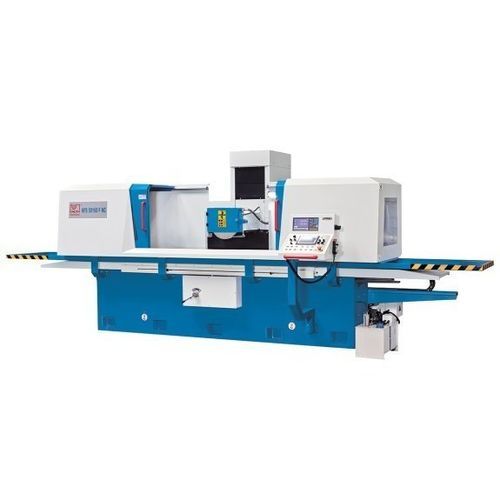

Flachschleifmaschine HFS 60160 F NC

für große Werkstückemit MagnetspannsystemNC

Produktbeschreibung
Diese Baureihe von Flachschleifmaschinen bearbeitet große und schwere Werkstücke mit den für Präzisionsflachschleifen oder vorbereitende Schritte wie Läppen oder Polieren erforderlichen Toleranzen. Das Maschinenbett in Kreuzbettbauweise mit verfahrbarer Säule gewährleistet eine lange Tischführung und optimale Krafteinleitung. Die Maschine ist zwischen automatischem und manuellem Betrieb umschaltbar und eignet sich für Musterfertigung, Reparaturen und Schulung.

Highlights

• Fahrständer-/verfahrbarer Säulenaufbau (Kreuzbett) für höchste Stabilität
• Magnetspannplatte mit integrierter Entmagnetisierungsfunktion
• Siemens Smart Line PLC-Steuerung mit editierbaren Schleifzyklen
• NC-gesteuerte Y-/Z-Achsen mit Servoantrieb
• Bedienerfreundliche HMI mit Touchscreen
• Elektronisches Handrad für Y-/Z-Achsen

Arbeitsbereich
Tischabmessungen: 600 mm x 1600 mm
Abstand Spindelmitte - Tisch: 600 mm
Tischbelastbarkeit (max.): 1300 kg
Höhe Magnetspannplatte: 110 mm
Abmessungen Magnetspannplatte: 600 mm x 800 mm (2 Positionen)

Verfahrwege
Verfahrweg X-Achse: 1600 mm
Verfahrweg Y-Achse: 630 mm

Vorschub
Hydr. Vorschub X-Achse: 5 m/min - 25 m/min
Vorschub Y-Achse: 50 mm/min - 500 mm/min
Zustelltiefe Y-Achse: 0,005 mm - 0,05 mm
Vorschub Z-Achse: 50 mm/min - 1500 mm/min
Automatische Zustellung Z-Achse: 0 mm/min - 30 mm/min

Schleifscheibe
Schleifscheibenabmessungen: 350 mm x 40 mm x 127 mm
Drehzahl: 1450 1/min

Antriebsleistungen
Motorleistung Hauptantrieb: 7,5 kW
Motorleistung Hydraulik: 5,5 kW
Servomotor Y-Achse: 2 kW
Servomotor Z-Achse: 0,5 kW

Maße und Gewichte
Abmessungen (L x B x H): 5,5 m x 2,75 m x 2,7 m
Gewicht: 7000 kg

Produktdetails
Maschinenbett und Aufbau

• Massives, stark verripptes Kreuzbett mit verfahrbarer Säule und horizontaler Spindel für hohe Steifigkeit bei schweren Werkstücken
• Großer Arbeitsbereich ermöglicht Bearbeitung einzelner großflächiger oder mehrerer Werkstücke in einer Aufspannung
• Leistungsfähiges Kühlsystem serienmäßig

Steuerung

• Schleifzyklen für Flächen- und Nutenschleifen erfass- und editierbar am Touchscreen
• Vorgespannte Kugelgewindetriebe und kraftvolle Servomotoren in Y- und X-Achse sorgen für Präzision und Wiederholgenauigkeit
• Elektronisches Handrad für Y- und Z-Achse vereinfacht Rüsten und manuelle Positionierung
• Im Automatikmodus werden Vorschub- und Feinbearbeitungsparameter, Anzahl der Ausfeuerhübe und Rückzug automatisch verarbeitet

Schleifspindel

• Groß dimensionierte, dynamisch ausgewuchtete Spindel, komplett abgedichtet und mit Dauerschmierung
• Vorgespannte Präzisionslager für konstante Leistung und Zuverlässigkeit

Hydraulik

• Sehr leiser Lauf und geringe Wärmeentwicklung für Dauerbetrieb
• Hydraulischer Längsvorschub der Tischverstellung stufenlos regelbar für konstante Geschwindigkeit und sanfte Richtungswechsel
• Externes Hydraulikaggregat mit Ölkühler für Temperaturstabilität

Magnetspannplatte

• Große Magnetspannplatten serienmäßig für verzugsfreies Spannen über die gesamte Arbeitsfläche
• Moderne Steuerung gewährleistet zuverlässige Haltekraft und gute Entmagnetisierung

Technische Daten

• Modell: HFS 60160 F NC
• Marke: KNUTH
• Arbeitsbereich: Tisch 600 mm x 1600 mm
• Abstand Spindelmitte - Tisch: 600 mm
• Tischbelastbarkeit (max.): 1300 kg
• Höhe Magnetspannplatte: 110 mm
• Magnetspannplatte: 600 mm x 800 mm (2 Positionen)
• Verfahrweg X: 1600 mm
• Verfahrweg Y: 630 mm
• Hydr. Vorschub X: 5 - 25 m/min
• Vorschub Y: 50 - 500 mm/min
• Zustelltiefe Y: 0,005 - 0,05 mm
• Vorschub Z: 50 - 1500 mm/min
• Automatische Zustellung Z: 0 - 30 mm/min
• Schleifscheibe: 350 x 40 x 127 mm, 1450 1/min
• Hauptmotor: 7,5 kW; Hydraulikmotor: 5,5 kW
• Servomotoren: Y = 2 kW; Z = 0,5 kW
• Abmessungen (L x B x H): 5,5 m x 2,75 m x 2,7 m
• Gewicht: 7000 kg
• Steuerung: Siemens Smart Line PLC mit Touchscreen; editierbare Schleifzyklen; NC-gesteuerte Y/Z-Achsen
