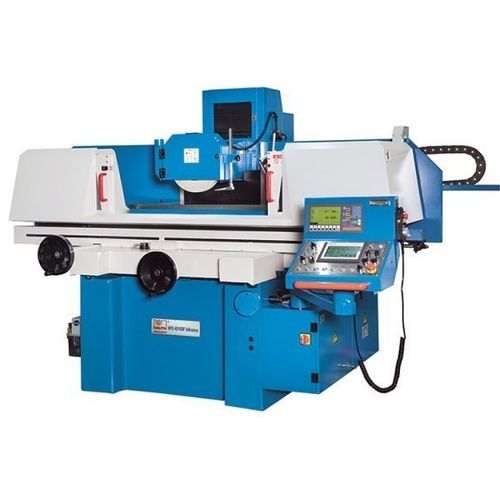

Flachschleifmaschine HFS 40100 F Advance

für Werkstückemit Magnetspannsystemkonventionell

Beschreibung
Die HFS F Advance-Serie ist die neueste Weiterentwicklung der bewährten Flachschleifmaschinen von KNUTH. Als schlüsselfertige Lösung mit umfangreicher Serienausstattung und Siemens-basierter Automatisierung bietet die Baureihe mehr Bedienkomfort als konventionelle Maschinen, ohne aufwendige CNC-Technik zu erfordern.

Highlights

• Magnetspannplatte mit integrierter Entmagnetisierungsfunktion
• Vertikalachse mit Kugelumlaufspindel und Servomotor für hohe Genauigkeit
• Einfache Programmierung im Automatikmodus mit Siemens PLC und Touchscreen
• Umfangreiches Standardausstattungspaket

Produktdetails

• Maschinengestell aus Grauguss für hohe Steifigkeit und Verwindungssteifigkeit
• Automatische Zentralschmierung aller Führungsbahnen
• Arbeitsraum mit gut zugänglicher Umhausung für Bedienung und Wartung
• Kühlmittelpumpe kombiniert mit Absaugeinheit zur Reduzierung von Schleifstaub und Aerosolen

Schleifspindel

• Groß dimensionierte, dynamisch ausgewuchtete Spindel, komplett abgedichtet und dauergeschmiert
• Vorgespannte Präzisionslager für lange Standzeiten und konstante Leistung

Programmierung

• Vorgespannte Kugelumlaufspindel und leistungsstarker Servomotor auf der Y-Achse für hohe Wiederholgenauigkeit
• Elektronisches Handrad für Einrichtarbeiten und manuelle Verfahrbewegungen der Spindel
• Automatikmodus: vom Bediener vorgegebene Schrupp-/Schlichtwerte, Anzahl der Ausfeuerhübe und Rückzug werden automatisch abgearbeitet

Hydraulik

• Leiser Lauf und geringe Wärmeentwicklung für stabile Ergebnisse im Dauerbetrieb
• Stufenlos regelbare hydraulische Tischlängsbewegung mit weichem Richtungswechsel
• Externes Hydraulikaggregat mit Ölkühler für gute Temperaturstabilität

Magnetspannplatte

• Große serienmäßige Magnetplatte für verzugsfreies Spannen
• Bedieneinheit in die Maschinensteuerung integriert für schnelles Spannen und Entmagnetisieren

Technische Daten (Auszug)
Arbeitsbereich
Werkstückgewicht (max.): 600 kg
Abstand Spindelnase - Tischoberfläche: 580 mm
Tischabmessungen: 1.020 mm x 406 mm
Abmessungen Magnetspannplatte: 1.000 mm x 400 mm
Skalenringteilung Y-Achse: 0,005 mm
Skalenringteilung Z-Achse: 0,02 mm
Autom. Querzustellung Z-Achse: 0,1 mm - 8 mm
Drehzahl: 1.450 1/min
Autom. Vertikalzustellung: 0,005 mm - 0,05 mm

Verfahrwege
Verfahrweg X-Achse: 1.130 mm
Verfahrweg Y-Achse: 450 mm

Vorschub
Hydr. Vorschub X-Achse: 7 m/min - 23 m/min
Eilgang Y-Achse: 480 mm/min
Eilgang Z-Achse: 990 mm/min

Antriebsleistungen
Motorleistung Hauptantrieb: 4 kW
Motorleistung Hydraulikpumpe: 2,2 kW
Motorleistung Y-Achse: 0,5 kW

Maße und Gewichte
Schleifscheibenabmessungen: 350 mm x 40 mm x 127 mm
Abmessungen (L x B x H): 4,4 m x 2,4 m x 1,9 m
Gewicht: 3.700 kg

Standardausstattung (Auszug)

• 2-Achsen Positionsanzeige
• Elektronisches Handrad
• Schleifscheibe, Flansch und Dressiergerät
• Automatische Zentralschmierung
• Umhausung des Arbeitsraums
• Kühl- und Absaugsystem
• Auswuchtstation und Auswuchtwelle
• LED-Arbeitsleuchte
• Magnetspannplatte mit Entmagnetisierung
• Siemens PLC-Steuerung mit Touchscreen

Modell / Technische Merkmale

• Modell: HFS 40100 F Advance
• Werkstückgewicht (max.): 600 kg
• Tischabmessungen: 1.020 x 406 mm
• Magnetspannplatte: 1.000 x 400 mm
• Verfahrweg X: 1.130 mm
• Verfahrweg Y: 450 mm
• Schleifspindel Drehzahl: 1.450 1/min
• Schleifscheibe: 350 x 40 x 127 mm
• Hauptantrieb: 4 kW
