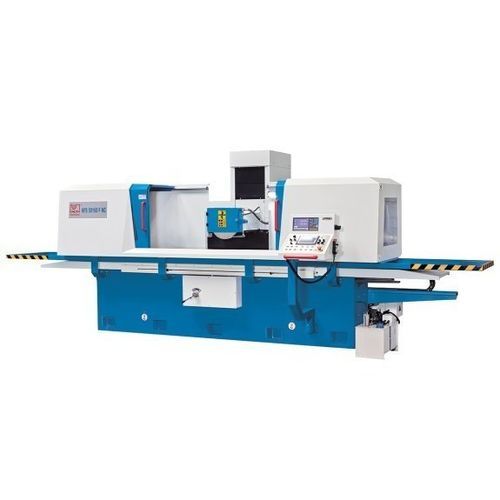

Flachschleifmaschine HFS 50160 F NC

für große Werkstückemit Magnetspannsystemmit verfahrbaren Ständern

Beschreibung
Diese Baureihe von Flachschleifmaschinen ist ausgelegt für große, schwere Werkstücke, die präzises Flachschleifen oder eine Vorbereitung zum Läppen bzw. Polieren erfordern. Das Kreuzbettgestell mit verfahrbarer Säule ermöglicht lange Tischführung und eine optimale Kraftübertragung über den Arbeitsbereich. Die Maschine lässt sich im Automatik- oder im manuellen Betrieb verwenden und eignet sich so für Musterfertigung, Reparaturen und Schulungen.

Highlights

• Fahrständerbauweise für höchste Stabilität
• Magnetspannplatte mit integrierter Entmagnetisierungsfunktion
• Siemens Smart Line PLC-Steuerung mit Schleifzyklen
• NC-gesteuerte Y-/Z-Achsen mit Servomotoren
• Bedienerfreundliche HMI mit Touchscreen und elektronischem Handrad für Y/Z

Steuerung

• Schleifzyklen für Flächen- und Nutenschleifen sind über den Touchscreen abruf- und editierbar
• Vorgelegte Kugelgewindetriebe und leistungsstarke Servomotoren in X und Y gewährleisten Präzision und Wiederholgenauigkeit
• Elektronisches Handrad vereinfacht Einrichten und manuelles Positionieren
• Automatikmodus verarbeitet Schrupp-/Schlichtwerte, Ausbrennerhübe und Rückkehr auf Null automatisch

Schleifspindel

• Groß dimensionierte, dynamisch gewuchtete Spindel, komplett dicht und dauergeschmiert
• Vorgespannt gelagerte Präzisionslager für hohe Leistung und Zuverlässigkeit

Hydraulik

• Leiser Lauf und geringe Wärmeentwicklung für Dauerbetrieb
• Hydraulischer Längsvorschub der Tischführung stufenlos regelbar, konstant und ruckfrei
• Externes Hydraulikaggregat mit Ölkühler für thermische Stabilität

Magnetspannplatte

• Große serienmäßige Magnetspannplatten ermöglichen verzugsfreies Spannen über die gesamte Arbeitsfläche
• Modernes Steuergerät sorgt für stabile Haltekräfte und gute Entmagnetisierqualität

Technische Daten

• Tischabmessungen: 500 mm x 1.600 mm
• Abstand Spindelmitte - Tisch: 600 mm
• Max. Tischbelastung: 900 kg
• Höhe Magnetspannplatte: 110 mm
• Abmessungen Magnetplatte: 500 mm x 800 mm (2 Platten)
• Verfahrweg X: 1.600 mm
• Verfahrweg Y: 500 mm
• Hydr. Vorschub X: 5 - 25 m/min
• Vorschub Y: 50 - 500 mm/min
• Zustelltiefe Y: 0,005 - 0,05 mm
• Vorschub Z: 50 - 1.500 mm/min
• Automatische Z-Zustellung: 0 - 30 mm/min
• Schleifscheibe: 350 x 40 x 127 mm; Drehzahl: 1.450 1/min
• Hauptantrieb: 7,5 kW
• Hydraulikmotor: 3 kW
• Servomotoren: Y = 2 kW; Z = 0,5 kW
• Maße (L x B x H): 6,01 m x 2,5 m x 2,7 m
• Gewicht: 6.000 kg
