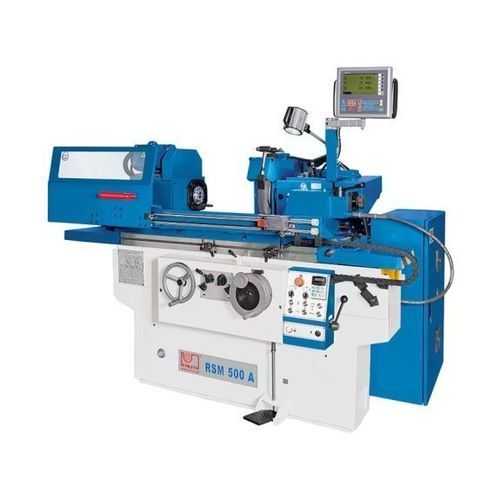

Rundschleifmaschine RSM 500 A

AußenrundInnenrundfür Werkstücke

Produktbeschreibung
Die RSM 500 A ist eine konventionelle Rundschleifmaschine für Innen- und Außenschleifen von mittelgroßen Werkstücken. Sie verfügt über ein schweres Maschinenbett aus Gusseisen mit langen tragenden Führungsbahnen, einen schwenkbaren Tisch und einen fein einstellbaren hydraulischen Längsvorschub. Am Handrad der X-Achse befindet sich ein großer Skalenring mit Nullanschlag für präzise Zustellungen. Der Spindelstock lässt sich um 180° drehen für das Innenschleifen. Ein umfangreiches Standardzubehörpaket ist enthalten.

Highlights

• Innen- und Außenschleifen
• Hydrostatisch gelagerte Schleifspindel für hohe Oberflächenqualität
• Schwenkbarer Spindelstock zum Konischenschleifen kurzer Werkstücke
• Integrierter Eilgang in X mit manuellem Rücklauf
• Umfangreiches Standardzubehör

Technische Daten
Arbeitsbereich
Spitzenhöhe: 135 mm
Werkstücklänge max.: 540 mm
Schleiflänge: 500 mm
Schleifdurchmesserbereich: 8 mm – 200 mm
Innenschleifendurchmesser ohne Lünette: 25 mm – 100 mm
Max. Werkstückgewicht zwischen Spitzen: 50 kg
Innenschleiftiefe: 125 mm
Tischschwenkbereich (max.): -3° / +9° R / L
Umfangsgeschwindigkeit Schleifscheibe: 38 m/s

Vorschub
Tischvorschub, stufenlos: 0,1 m/min – 4 m/min
Vorschub je Skalenteilung X-Achse: 0,005 mm

Spindelstock
Drehzahlen Arbeitsspindel: 25 1/min – 380 1/min
Schwenkbereich Spindelstock: 0–45°
Spindelkonus: 4 MK

Schleifspindelstock
Drehzahl Innenschleifspindel: 16.000 1/min
Schwenkbereich Schleifspindel (r+l): ±30°

Reitstock
Reitstockkonus: 4 MK

Antriebsleistung
Gesamtleistungsaufnahme: 5,625 kVA

Abmessungen und Gewicht
Schleifscheibenabmessungen: 400 mm x 50 mm x 203 mm
Schleifstein Innenschleifen (max.): 50 mm x 40 mm x 16 mm
Schleifstein Innenschleifen (min.): 45 mm x 35 mm x 10 mm
Abmessungen (L x B x H): 2,5 m x 1,6 m x 1,5 m
Gewicht: 2.500 kg

Produktdetails

• Bewährtes, stabiles Maschinengestell aus Gusseisen für gute Schwingungsdämpfung
• Hydraulischer Längsvorschub mit fein einstellbarer Mikrozufuhr
• Hochpräzise kombinierte V- und Flachführungen
• Hydraulisch verstellbarer Schleifspindelstock für einfaches Einrichten und Schnellwechsel
• Segmentlagerung der Schleifspindel, nachstellbar und wartungsarm
• Drehzahl stufenlos einstellbar zur Prozessoptimierung
• Tischschwenkung für Kegelschleifen
• Hydraulischer Reitstock mit Fußschalter

Standardzubehör

• 2-Achsen Positionsanzeige (Serie)
• Einrichthilfe für Innenschleifen
• 3-Backen-Futter Ø200 mm
• Futterflansch
• Auswuchtvorrichtung und Welle
• Dressiergerät
• Drehmomentspitzen und Werkzeuge
• Flansch für Schleifscheibe
• Kühlsystem
• Arbeitsleuchte
• Wartungswerkzeug und Bedienungsanleitung
• Offene und geschlossene Lünette
