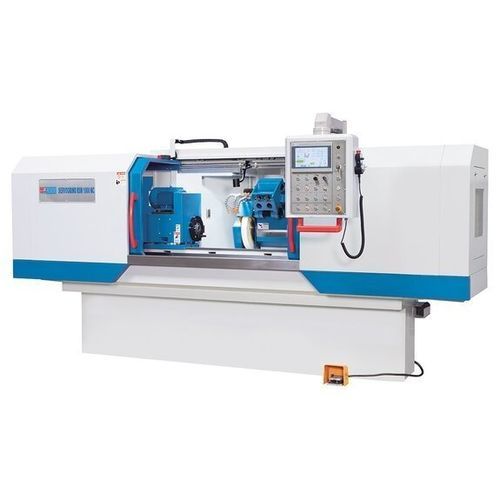

Rundschleifmaschine Servogrind® RSM 1500 NC

AußenrundInnenrundfür Werkstücke

Übersicht
Die Servogrind® RSM 1500 NC ist eine konventionelle Rundschleifmaschine mit NC-Steuerung, ausgelegt für lange und schwere Werkstücke. Statt hydraulischer Vorschubantriebe kommen Servomotoren auf den Achsen zum Einsatz, um Dynamik, Wiederholgenauigkeit und Wartungsfreundlichkeit zu erhöhen. Optional ist eine Innenschleifeinrichtung verfügbar; die Steuerung erfolgt über einen intuitiven Touchscreen.

Highlights

• NC-Touchscreen mit vordefinierten Schleifzyklen
• Außen- und Innenschleifzyklen
• Servomotoren auf beiden Achsen (hydraulikfreie Vorschubtechnik)
• Schwenktisch und schwenkbare Arbeitsspindel
• Umfangreiches Standardzubehör (Lünette, 3-Backen-Futter Ø200 mm, Abrichter, Auswuchteinrichtung)

Maschinenbett

• Schweres, steifes Bett für die Bearbeitung langer, schwerer Werkstücke
• Schwenktisch auf geschliffenen V-Führungen für sehr gute Dämpfung
• Breite Lastverteilung zur Minimierung von Kippmomenten
• Robuste Reitstockausführung für zuverlässige Zentrierspannung

Vorschub und Antriebe

• Servo-konventionelle Vorschubtechnik für ruckfreie, vibrationsarme Vorschübe
• Leistungsfähige Servoantriebe für CNC-ähnliche Positioniergenauigkeit
• Elektronische Anschläge und hoch wiederholbare Einstellungen für präzise Verfahrbegrenzungen
• Vorgespannte Kugelgewindetriebe an allen Achsen zur Reduzierung von Reibung und Losbrechmomenten
• Geringere Wärmeentwicklung für stabile thermische Bedingungen und reduzierte Abnutzung
• Gehäuse für Antriebe, Spindeln und Messsysteme für niedrigen Wartungsaufwand

Schleifspindelstock

• Schleifspindelstock auf hochwertigen Linearführungen für maximale Positioniergenauigkeit
• Ausreichend gelagerte Schleifspindel für hohe Präzision in Schrupp- und Schlichtgängen
• Schwenkbare Innenschleifeinheit mit separatem Antrieb

Arbeitsspindel

• Schwenkbarer Arbeitsspindelstock mit stufenlos einstellbarer Drehzahl
• 3-Backen-Futter Ø 200 mm serienmäßig mit hoher Rundlaufgenauigkeit

Ausstattung

• Voll verkleideter Arbeitsraum mit großen Türen für sicheren Zugang und einfaches Be- und Entladen
• Zentrale Bedienung und Touchscreen-HMI mit Anzeige technischer Parameter
• LED-Arbeitsbeleuchtung und automatische Zentralschmierung
• Mobiles elektronisches Handrad für schnelle Einrichtung
• Standard-Lünette für lange Werkstücke; leistungsfähige Kühlmittelanlage sowie Dresser/ Auswuchtwerkzeug und Bedienwerkzeuge inklusive

NC-Steuerung

• NC-Positioniersteuerung zum Kombinieren von Schrupp-, Schlicht- und Spark-out-Phasen in einem Programm
• Einzelne Schleifzyklen per Touchscreen ohne Programmierkenntnisse einstellbar
• HMI mit anwenderfreundlichen Menüs für Längs- und Quer-Rundschleifen und grafischer Unterstützung bei der Dateneingabe

Technische Tabellen
Arbeitsbereich
Spitzenhöhe: 180 mm
Schleifdurchmesser: 8 mm - 320 mm
Mit Lünette: 15 mm - 150 mm
Schleiflänge: 1.500 mm
Innenschleifdurchmesser mit Lünette: 35 mm - 100 mm
Innenschleifdurchmesser ohne Lünette: 30 mm - 100 mm
Innenschleiftiefe: 125 mm
Werkstückgewicht zwischen Spitzen (max.): 150 kg
Tischschwenkbereich (max.): -2° / +9°
Rundlaufgeschwindigkeit: 45 m/s

Verfahrwege
Verfahrweg Schleifkopf: 250 mm

Spindelstock
Schwenkbereich Arbeitsspindelstock: 90°
Arbeitsspindelkonus: 4 MT
Futterdurchmesser: 200 mm
Arbeitsspindeldrehzahlen: 25 1/min - 500 1/min

Schleifspindelstock
Schleifspindeldrehzahl: 2.140 1/min
Schwenkbereich Schleifspindelstock (r+l): 10°
Innenschleifspindeldrehzahl: 10.000 1/min

Reitstock
Reitstockkonus: 4 MT
Reitstockpinolenhub: 30 mm

Antriebsleistungen
Motorleistung Schleifspindel: 4 kW
Motorleistung Innenschleifen: 1,1 kW
Motorleistung Arbeitsspindel / Kühlmittelpumpe: 1,5 / 0,13 kW

Abmessungen und Gewicht
Schleifscheibenabmessungen: 400 mm x 50 mm x 203 mm
Schleifstein Innenschleifen (max.): 50 mm x 40 mm x 16 mm
Abmessungen (L x B x H): 5,1 m x 2,2 m x 1,8 m
Gewicht: 3.700 kg

Technische Spezifikationen

• Modell: Servogrind® RSM 1500 NC
• Typ: Konventionelle Rundschleifmaschine mit NC-Steuerung
• Spitzenhöhe: 180 mm
• Schleifdurchmesser: 8 - 320 mm
• Schleiflänge: 1.500 mm
• Innenschleifen (mit/ohne Lünette): 35 - 100 mm / 30 - 100 mm
• Innenschleiftiefe: 125 mm
• Max. Werkstückgewicht zwischen Spitzen: 150 kg
• Tischschwenk: -2° / +9°
• Schleifspindeldrehzahl: 2.140 1/min; Innenspindel: 10.000 1/min
• Arbeitsspindeldrehzahlen: 25 - 500 1/min
• Antriebsleistungen: 4 kW / 1,1 kW / 1,5 kW / 0,13 kW
• Abmessungen: 5,1 m x 2,2 m x 1,8 m; Gewicht: 3.700 kg
