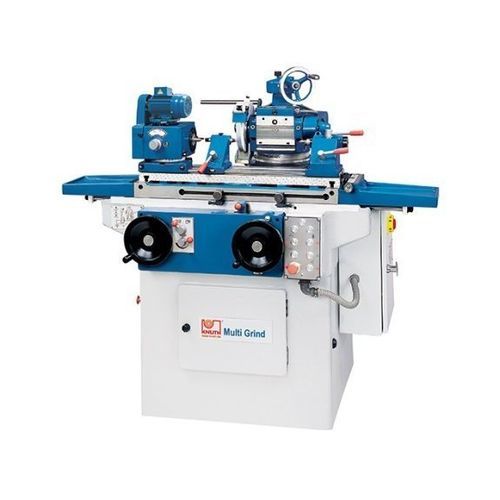

Außenrundschleifmaschine Multi Grind

InnenrundFlachWerkzeug

Produktbeschreibung
Die Multi-Grind vereint Außen- und Innenschleifen, Flachschleifen sowie Werkzeugschleifen in einer Maschine für den Einsatz in der Werkstatt. Werkstücke können einseitig gespannt oder zwischen Spitzen geführt werden; eine Innenschleifeinrichtung kann am Spindelstock angebracht werden. Leichte Flachschleif- und Werkzeugschärfarbeiten (z. B. Fräser, Reibahlen, Drehmeißel) sind problemlos möglich.

Highlights

• Außen- und Innenschleifen
• Flachschleifen
• Werkzeugschleifen / -schärfen
• Hydraulischer Tischvorschub mit hydraulischer Unterstützungsfunktion
• Gleichzeitiges Aufspannen von zwei Schleifscheiben; umfangreiches Zubehör

Arbeitsbereich
Schleifdurchmesser: 200 mm
Max. Werkstücklänge: 500 mm
Außenschleifen optimal: Ø 5–50 x 400 mm
Innenschleifen optimal: Ø 10–50 x 75 mm
Werkzeugschleifbereich: 200 mm x 500 mm
Flachschleifen (L x B): 200 mm x 50 mm
Max. Werkstückgewicht: 10 kg
Tischschwenkbereich: +45° / -30°

Verfahrwege
Z-Achse Verfahrweg: 480 mm

Vorschub
Vorschub je Handrad Umdr. X (fein): 1 mm
Vorschub je Handrad Umdr. X (grob): 4 mm
Teilungskala X (fein): 0,005 mm
Teilungskala X (grob): 0,02 mm
Skalenteilung Höhenverstellung: 0,01 mm
Längsvorschubgeschwindigkeit (hydraulisch): 0,1 m/min – 6 m/min
Manuell mit hydraulischer Unterstützung: bis 7 m/min

Spindelstock
Schwenkbereich Spindelstock: ± 90°
Arbeitsspindel Drehzahlen: 110 – 300 min-1 (3 Gänge)
Spindelkonus: 2 MT
Futterdurchmesser: 100 mm

Schleifspindelstock
Schleifspindel Drehzahl: 2.500 min-1
Innenschleifspindel: 13.500 min-1
Schwenkbereich Schleifspindelstock: ± 90°
Vertikal / Quer Verfahrweg: 200 mm

Reitstock
Höhenverstellung pro Handrad Umdrehung: 2 mm
Reitstockkonus: 2 MT
Reitstockpinolenhub: 14 mm

Antriebsleistung
Gesamtantriebsleistung: 2,525 kW
Hauptantrieb Motor: 1,1 kW

Maße und Gewicht
Schleifscheibenmaß: 200 x 20 x 75 mm
Innenschleifstein min / max: 10 x 10 x 3 mm / 25 x 20 x 6 mm
Abmessungen (L x B x H): 1,52 m x 1,35 m x 1,4 m
Gewicht netto: 1.300 kg

Funktionale Details
Die Maschine ist für flexible Werkstatteinsätze ausgelegt und reduziert Rüstzeiten. Wesentliche Merkmale: Dreipunktlagerung der Schleifspindel zur Verringerung thermischer Einflüsse, hydraulischer Längsvorschub mit automatischer Richtungsumschaltung, Möglichkeit zum gleichzeitigen Aufspannen zweier Schleifscheiben, Zentralschmierung und massiver Grauguss-Aufbau zur Schwingungsdämpfung.

• Dreipunktlagerung der Spindel für thermische Stabilität und konstantes Schleifbild
• Hydraulischer Längsvorschub mit Umschaltung und hydraulisch unterstütztem Handvorschub
• Schleifspindelstock mit Quer-/Vertikalverstellung und Drehfunktion für Mehrwinkel-Aufnahmen
• Zugänglicher Schaltschrank und umfangreiches Zubehör (Kühlmittelsystem, Absaugung, Spannmittel, Innenschleifeinheit)

caractéristiques / spécifications techniques

• Modell: Multi-Grind
• Schleifdurchmesser: 200 mm
• Werkstücklänge: 500 mm
• Außenschleifen optimal: Ø 5–50 x 400 mm
• Innenschleifen optimal: Ø 10–50 x 75 mm
• Werkzeugschleifmaße: 200 x 500 mm
• Max. Werkstückgewicht: 10 kg
• Z-Verfahrweg: 480 mm
• Schleifspindel: 2.500 min-1; Innenspindel: 13.500 min-1
• Arbeitsspindel: 110 / 200 / 300 min-1
• Schleifscheibe: 200 x 20 x 75 mm
• Maschinenabmessungen: 1,52 x 1,35 x 1,4 m; Gewicht: 1.300 kg
