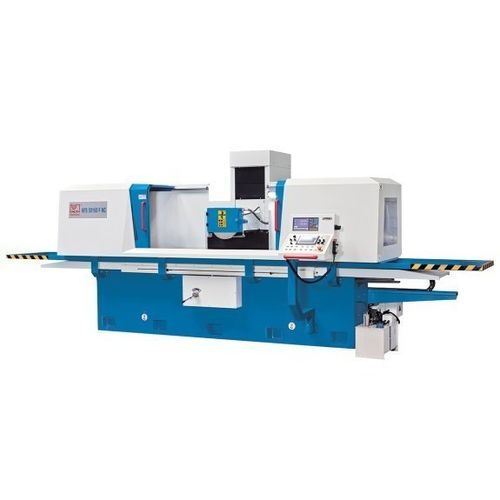

Flachschleifmaschine HFS 60200 F NC

für große Werkstückemit verfahrbaren StändernNC

Produktbeschreibung
Diese Baureihe konventioneller Flachschleifmaschinen ist ausgelegt für die Bearbeitung großer, schwerer Werkstücke mit den für Präzisionsflächen- oder vorbereitenden Läpp- und Polierprozessen erforderlichen Toleranzen. Das Kreuzbettgestell mit verfahrbarer Säule ermöglicht lange Tischführung und optimale Lastverteilung. Die Maschine lässt sich im Automatik- oder im manuellen Modus betreiben – geeignet für Musterfertigung, Reparatur und Ausbildung.

Highlights

• Fahrständer-/verfahrständerbauweise für maximale Stabilität
• Große Magnetspannplatte mit integrierter Entmagnetisierung
• Siemens Smart Line PLC mit Schleifzyklen und Touchscreen-HMI
• NC-gesteuerte Y-/Z-Achsen mit Servoantrieb
• Elektronisches Handrad für feine manuelle Positionierung auf Y und Z

Produktdetails
Konstruktion und Aufbau

• Massives, stark verripptes Kreuzbettgehäuse mit verfahrbarer Säule für hohe Steifigkeit bei schweren Werkstücken
• Großer Arbeitsbereich für einzelne großflächige Werkstücke oder mehrere Werkstücke in einer Aufspannung
• Leistungsfähiges Kühlmittelsystem serienmäßig

Steuerung

• Siemens Smart Line PLC mit Touchscreen-HMI; Schleifzyklen für Flächen- und Nutenschleifen direkt erfass- und editierbar
• Vorgespannte Kugelgewindetriebe und kräftige Servomotoren auf X- und Y-Achse für hohe Präzision und Wiederholgenauigkeit
• Elektronisches Handrad zur vereinfachten Einrichtung und manuellem Positionieren auf Y und Z
• Automatikmodus führt voreingestellte Schrupp-/Schlichtwerte, Ausfeuerschläge und Rückzug aus

Schleifspindel

• Groß dimensionierte, dynamisch ausgewuchtete Spindel, komplett abgedichtet und dauerhaft geschmiert
• Vorgespannte Präzisionslager für konstante Leistung und lange Lebensdauer

Hydraulik

• Gute Laufruhe und geringer Wärmeeintrag für stabile Ergebnisse im Dauerbetrieb
• Hydraulischer Längsvorschub des Tisches stufenlos regelbar, konstante Geschwindigkeit und weiche Richtungswechsel
• Externes Hydraulikaggregat mit Ölkühler für thermische Stabilität

Magnetspannplatte

• Große serienmäßige Magnetspannplatten für verzugsfreies Spannverhalten über den gesamten Arbeitsbereich
• Modernes Steuergerät sorgt für stabile Haltekräfte und zuverlässige Entmagnetisierung

Serienausstattung (Auswahl)

• 2-Achsen Positionsanzeige X.Pos 3.2
• Elektronisches Handrad für Y/Z-Achse
• Schleifscheibenflansch und Schleifscheibe
• Arbeitsraumverkleidung und LED-Arbeitsleuchte
• Kühlmittelsystem
• Dressierständer (ohne Diamant)
• Wuchtstation und Wuchtwelle
• Magnetspannplatte, Einstellschrauben und Bedienwerkzeuge
• Bedienerhandbuch
• Automatische Zentralschmierung

Technische Daten (Kurzüberblick)
Arbeitsbereich:
Tischabmessungen: 600 mm x 2.200 mm
Abstand Spindelmitte - Tisch: 600 mm
Tischbelastung (max.): 1.690 kg
Höhe Magnetspannplatte: 110 mm
Abmessungen Magnetspannplatte: 600 mm x 1.000 mm (2 Positionen)

Verfahrwege:
Verfahrweg X: 2.200 mm
Verfahrweg Y: 630 mm

Vorschub:
Hydr. Vorschub X-Achse: 5 m/min - 25 m/min
Vorschub Y-Achse: 50 mm/min - 500 mm/min
Zustelltiefe Y-Achse: 0,005 mm - 0,05 mm
Vorschub Z-Achse: 50 mm/min - 1.500 mm/min
Automatische Zustellung Z-Achse: 0 mm/min - 30 mm/min

Schleifscheibe:
Abmessungen Schleifscheibe: 350 mm x 40 mm x 127 mm
Drehzahl: 1.450 1/min

Antriebsleistungen:
Hauptantrieb: 7,5 kW
Hydraulikmotor: 5,5 kW
Servomotor Y: 2 kW; Servomotor Z: 0,5 kW

Maße und Gewicht:
Gesamtmaße (L x B x H): 6,5 m x 2,75 m x 2,7 m
Gewicht: 8.000 kg
