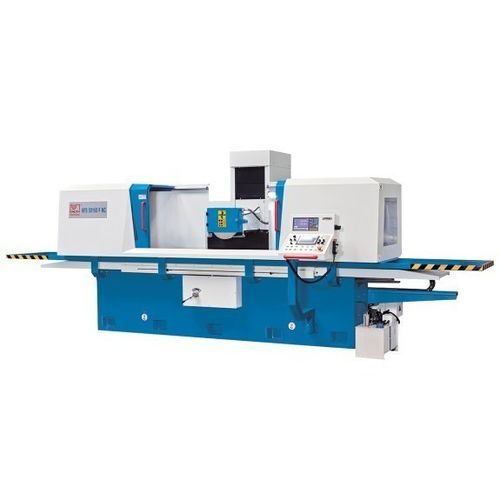

Flachschleifmaschine HFS 50100 F NC

für große Werkstückemit Magnetspannsystemmit verfahrbaren Ständern

Produktbeschreibung
Die HFS 50100 F NC ist eine Kreuzbett‑Flachschleifmaschine für große, schwere Werkstücke, die präzises Flachschleifen oder die Vorbereitung zum Läppen und Polieren erfordern. Die verfahrbare Säule ermöglicht lange Tischführungen und optimale Kraftverteilung. Umschaltbare Betriebsarten (Auto/Manuell) unterstützen Musterserien, Reparaturen und Bedienerschulungen.

Highlights

• Fahrständer/Kreuzbettbauweise für höchste Stabilität
• Große Magnetspannplatte mit integrierter Entmagnetisierungsfunktion
• Siemens Smart Line PLC mit Schleifzyklen und Touchscreen-HMI
• NC-gesteuerte Y-/Z-Achsen mit Servoantrieb
• Hydraulischer, stufenloser Längsvorschub der X-Achse
• Elektronisches Handrad für präzise manuelle Positionierung Y/Z

Konstruktion

• Verripptes Kreuzbettgestell und horizontale Spindel für hohe Steifigkeit bei schweren Lasten
• Große Arbeitsfläche für Einzelteile mit großer Oberfläche oder mehrere Werkstücke in einer Aufspannung
• Leistungsfähiges Kühlmittelsystem und externes Hydraulikaggregat mit Ölkühler serienmäßig

Arbeitsbereich
Tischabmessungen: 500 mm x 1.000 mm
Abstand Spindelmitte - Tisch: 600 mm
Tischbelastung (max.): 700 kg
Höhe Magnetspannplatte: 110 mm
Abmessungen Magnetspannplatte: 500 mm x 1.000 mm
Anzahl Magnetspannplatten: 1

Verfahrwege
Verfahrweg X-Achse: 1.000 mm
Verfahrweg Y-Achse: 500 mm

Vorschub
Hydr. Vorschub X-Achse: 5 m/min - 25 m/min
Vorschub Y-Achse: 50 mm/min - 500 mm/min
Zustelltiefe Y-Achse: 0,005 mm - 0,05 mm
Vorschub Z-Achse: 50 mm/min - 1.500 mm/min
Automatische Zustellung Z-Achse: 0 mm/min - 30 mm/min

Schleifscheibe
Schleifscheibenabmessungen: 350 mm x 40 mm x 127 mm
Drehzahl: 1.450 1/min

Antriebsleistungen
Motorleistung Hauptantrieb: 7,5 kW
Motorleistung Hydraulik: 3 kW
Servomotor Y-Achse: 2 kW
Servomotor Z-Achse: 0,5 kW

Abmessungen und Gewicht
Abmessungen (L x B x H): 4,5 m x 2,65 m x 2,7 m
Gewicht: 5.500 kg

Steuerung

• Siemens-Touchscreen: Schleifzyklen für Flächen- und Nutenschleifen erfassen und editieren
• Vorgespannte Kugelgewindetriebe und leistungsstarke Servomotoren für Präzision und Wiederholgenauigkeit
• Automatikmodus verarbeitet Eil- und Feinwerte, Anzahl der Ausfeuerhübe und Rückzug automatisch

Schleifspindel

• Dynamisch gewuchtete, komplett gedichtete Spindel mit Dauerschmierung
• Vorgespannte Präzisionslager für dauerhafte Performance

Hydraulik

• Ruhevoller Lauf und minimale Wärmeentwicklung für Dauerbetrieb
• Stufenloser hydraulischer Tischvorschub mit sanften Richtungswechseln
• Externes Hydraulikaggregat mit Ölkühler für Temperaturstabilität

Magnetspannplatte

• Große serienmäßige Magnetspannplatten für verzugsfreies Spannen über die gesamte Arbeitsfläche
• Modernes Steuergerät für stabile Haltekräfte und gute Entmagnetisierqualität

Serienausstattung (Auswahl)

• 2-Achsen Positionsanzeige X.Pos 3.2
• Elektronisches Handrad für Y/Z-Achse
• Flansch für Schleifscheibe
• Arbeitsraumverkleidung
• Kühlmittelsystem
• Dressierständer (ohne Diamant)
• Auswuchtstation und Auswuchtwelle
• LED-Arbeitsleuchte
• Magnetspannplatte
• Stellschrauben und Montagewerkzeuge
• Betriebsanleitung
• Siemens PLC mit Touchscreen
• Automatische Zentralschmierung

Optionale Ausstattung (Auswahl)

• Kühlmittelsystem mit Magnetabscheider und Papierfilter
• Magnetabscheider ohne Vorratsbehälter
• Feinpoldige Magnetspannplatte oder Upgrade für HFS 50100 F NC
• Servodressiergerät für Schleifscheibe

Technische Daten

• Modell: HFS 50100 F NC
• Tisch: 500 x 1.000 mm
• Spindelmitte - Tisch: 600 mm
• Max. Tischbelastung: 700 kg
• Verfahrwege X/Y: 1.000 mm / 500 mm
• Vorschübe und Geschwindigkeiten siehe oben
• Schleifscheibe: 350 x 40 x 127 mm, 1.450 1/min
• Hauptmotor 7,5 kW; Hydraulik 3 kW; Servos Y/Z 2 kW / 0,5 kW
• Abmessungen: 4,5 x 2,65 x 2,7 m; Gewicht: 5.500 kg
