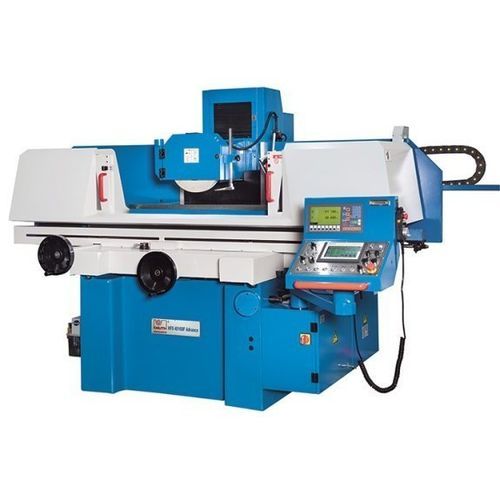

Flachschleifmaschine HFS 2550 F Advance

für Werkstückemit Magnetspannsystemkonventionell

Kurzbeschreibung
Die HFS F Advance-Serie ist die neueste Entwicklung der Flachschleifmaschinen von KNUTH und bietet eine schlüsselfertige Lösung, die robuste Mechanik mit Siemens-basierten Automatikfunktionen für effizientes Werkstatt-Schleifen verbindet.

Hauptmerkmale

• Magnetspannplatte mit integrierter Entmagnetisierungsfunktion
• Vertikalachse mit vorgespannten Kugelumlaufspindeln und Servomotor für hohe Positionsgenauigkeit
• Siemens PLC mit Touchscreen für einfache Automatik-Programmierung
• Umfangreiche Serienausstattung für sofortigen Produktionsbetrieb

Produktdetails

• Maschinengestell: Graugusskonstruktion für Verwindungssteifigkeit, präzise Führungen und hochwertige Verarbeitung
• Schmierung & Schutz: automatische Zentralschmierung aller Führungen; Arbeitsraum geschützt durch gut zugängliche Verkleidung
• Kühlung & Absaugung: leistungsstarke Kühlmittelpumpe in Kombination mit Vakuumabsaugung zur Entfernung von Schleifstaub und Aerosolen

Schleifspindel

• Groß dimensionierte, dynamisch ausgewuchtete Spindel, komplett gekapselt und dauergeschmiert
• Vorgespannte Präzisionslager für konstante Schleifleistung im Dauerbetrieb

Programmierung & Steuerung

• Vorgespannte Kugelumlaufspindel und leistungsstarker Servomotor für wiederholgenaue Positionierung der Y-Achse
• Elektronisches Handrad für Einrichten und manuelles Verfahren der Spindel
• Automatik-Modus: automatische Abarbeitung der definierten Schrupp-/Schlichtwerte, Ausfeuerschläge und Rückzug

Hydraulik

• Leiser Lauf mit geringer Wärmeentwicklung für konstante Ergebnisse im Dauerbetrieb
• Hydraulisch angetriebene Längsbewegung der Tischplatte, stufenlos verstellbar und mit sanfter Richtungsumkehr
• Externes Hydraulikaggregat mit Ölkühler für Temperaturstabilität

Magnetspannplatte

• Große Magnetspannplatte serienmäßig für verzugfreies Spannen
• Steuereinheit integriert für schnelles Spannen und Entmagnetisieren

Arbeitsbereich (Technischer Tisch)
Werkstückgewicht (max.): 180 kg
Abstand Spindelnase - Tischoberfläche: 450 mm
Tischabmessungen: 508 mm x 254 mm
Abmessungen Magnetspannplatte: 500 mm x 250 mm
Skalenringteilung Y-Achse: 0,005 mm
Skalenringteilung Z-Achse: 0,02 mm
Autom. Querzustellung Z-Achse: 0,1 mm - 8 mm
Drehzahl: 2.850 1/min
Autom. Vertikalzustellung: 0,005 mm - 0,05 mm

Verfahrwege (Technischer Tisch)
Verfahrweg X-Achse: 560 mm
Verfahrweg Y-Achse: 275 mm

Vorschub (Technischer Tisch)
Hydr. Vorschub X-Achse: 5 m/min - 25 m/min
Eilgang Y-Achse: 480 mm/min
Eilgang Z-Achse: 790 mm/min

Antriebsleistungen (Technischer Tisch)
Motorleistung Hauptantrieb: 2,2 kW

Maße und Gewichte (Technischer Tisch)
Schleifscheibenabmessungen: 200 mm x 20 mm x 31,75 mm
Abmessungen (L x B x H): 2,3 m x 1,6 m x 1,68 m
Gewicht: 1.800 kg

Technische Daten

• Modell: HFS 2550 F Advance
• Werkstückkapazität: bis 180 kg
• Tisch (B x T): 508 x 254 mm
• Magnetspannplatte: 500 x 250 mm (Entmagnetisierung integriert)
• Verfahrweg X: 560 mm
• Verfahrweg Y: 275 mm
• Querzustellung Z (auto): 0,1–8 mm
• Vertikalzustellung Z (auto): 0,005–0,05 mm
• Schleifscheibe: 200 x 20 x 31,75 mm
• Drehzahl Spindel: 2.850 1/min
• Hauptmotor: 2,2 kW
• Eilgänge: Y = 480 mm/min, Z = 790 mm/min
• Steuerung: Siemens PLC mit Touchscreen (Automatik)
• Maschinengewicht (ca.): 1.800 kg
