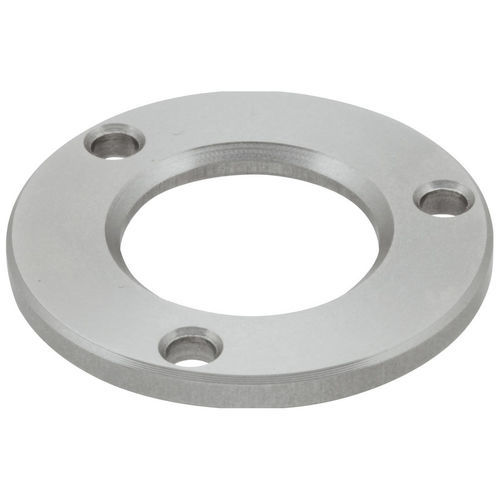

Edelstahl-Abstandhalter QCASP series

Beschreibung
Dieses Distanzstück ist für die Verwendung mit den unten aufgeführten quarter-turn One-Touch-Schnellverschlüssen konzipiert. Es positioniert und stützt den Klemmkopf, um ein korrektes Einrasten und eine gleichmäßige Lastverteilung sicherzustellen. Die Montage erfolgt mit den mitgelieferten Senkschrauben. Hergestellt aus Edelstahl 303 für Korrosionsbeständigkeit in industriellen Umgebungen.

Product Types

• QCASP — Spacers for One-Touch clamping fasteners

Available Parts

• ID 150286 — QCASP25-03-SUS: D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm; kompatibel mit: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• ID 150287 — QCASP34-03-SUS: D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm; kompatibel mit: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS

Media

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)

Merkmale / Technische Daten

• Material: Edelstahl 303
• Montage: Verwenden Sie die mitgelieferten Senkschrauben
• Kompatible Klemmreihen: QCTH, QCTHL, QCTHH, QCTHA, QCTHS, QCWE, QCPC, QCPCS
• Verfügbare Teile und Hauptabmessungen: QCASP25-03-SUS (D=25 mm, D1=14 mm, D2=2.3 mm, Dp=21 mm, H=3 mm); QCASP34-03-SUS (D=34 mm, D1=18 mm, D2=3.5 mm, Dp=28 mm, H=3 mm)
