Edelstahl-Abstandhalter QCTHSA

Produktübersicht

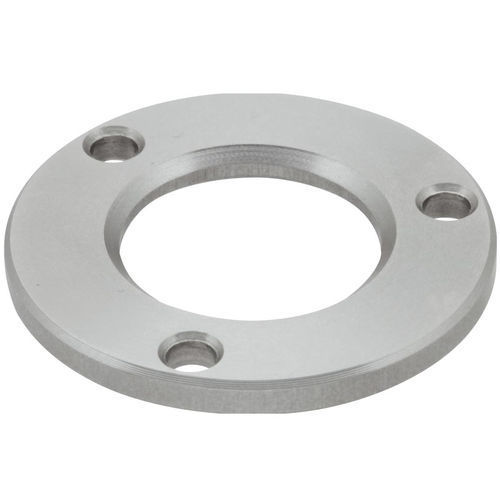

Dieser Distanzring ist für die Verwendung mit QCTHSA Schwerlast-Vierteldrehverschlüssen ausgelegt. Hergestellt aus 303-Edelstahl und geeignet für industrielle Anwendungen mit korrosionsbeständigen Anforderungen. Erhältlich in zwei Außendurchmessern zur Anpassung an gängige QCTHSA-Größen.

Produkttypen

• QCTHSA-SUS — Distanzring aus 303 Edelstahl für QCTHSA Schwerlast-Vierteldrehverschlüsse

Teile / Teileoptionen (Tabelle)

• QCTHSA25-03-SUS — D: 25 mm; D1: 14 mm (Toleranz +0.1/-0.0); D2: 2.3 mm; Dp (P.C.D.): 21 mm; H: 3 mm (±0.05)
• QCTHSA34-03-SUS — D: 34 mm; D1: 18 mm (Toleranz +0.1/-0.0); D2: 3.5 mm; Dp (P.C.D.): 28 mm; H: 3 mm (±0.05)

Medien / Dokumente

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (QCTHSA) (PDF)

Technische Daten

• Material: 303 Edelstahl
• Verwendungszweck: Distanzring für QCTHSA Schwerlast-Vierteldrehverschlüsse
• Verfügbare Außendurchmesser (D): 25 mm und 34 mm
• Abmessung D1 (Toleranz +0.1/-0.0): 14 mm (D=25), 18 mm (D=34)
• Abmessung D2: 2.3 mm (D=25), 3.5 mm (D=34)
• P.C.D. (Dp): 21 mm (D=25), 28 mm (D=34)
• Höhe H (±0.05 mm): 3 mm (beide Varianten)
• Toleranzen: D1 +0.1/-0.0; H ±0.05 mm
