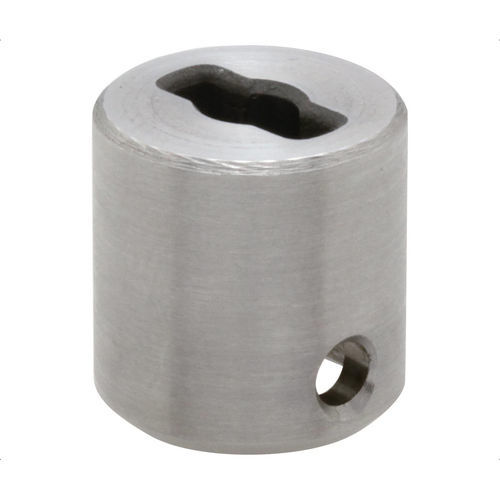

Push-Fit-Viertelumdrehungsbefestigung QCSJ-S

stretch-fit

Beschreibung
Wellenmontierte Vierteldreh-Aufnahmen, ausgelegt für die Verwendung mit Wellen-Montage-Vierteldrehbefestigungen der Serie QCSJ. Erhältlich als Platten- und Wellenmontage-Ausführung. Aus 4140-Stahl gefertigt und chemisch nickelbeschichtet für Korrosionsschutz und konstante Toleranzen. Entwickelt für industrielle Baugruppen, die sicheren Vierteldrehhaltepunkt und wiederholbare Ausrichtung erfordern. Montage üblicherweise als Presspassung oder mit Klemmvorrichtung am Wellenende gemäß den Vorgaben der Befestigungsserie.

Teileoptionen / Tabelle
ID | SKU | Teilenummer | D (mm) D+.08/+.04 | D1 (mm) | D2 (mm) h9 | H (mm) | H1 (mm) | Verwendung mit Wellenkupplungs-Klemme
136795 | QCSJ0514-S | QCSJ0514-S | 5 | 3 | 14 | 14.5 | 11 | QCSJ0514A

Produkttypen

• Aufnahmen: Plattenmontage- und Wellenmontage-Ausführungen
• Verwendung: Für Vierteldreh-Wellenbefestigungen (Serie QCSJ)

Technische Daten / Spezifikationen

• Modell: QCSJ-S
• Kompatible Befestigungsserie: QCSJ Wellenmontage-Befestiger
• Verfügbare Ausführungen: Plattenmontage, Wellenmontage
• Material: 4140 Stahl
• Oberfläche: chemisch nickelbeschichtet (elektroless)
• Beispielteil (aus Tabelle): QCSJ0514-S — D: 5 mm; D1: 3 mm; D2: 14 mm; H: 14,5 mm; H1: 11 mm; Verwendung mit: QCSJ0514A
