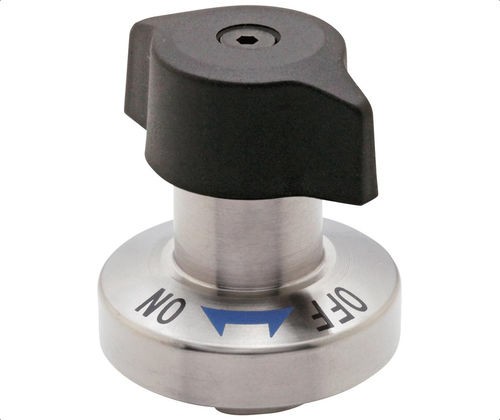

Edelstahl-Viertelumdrehungsbefestigung QCTHA series

Kunststofffür PaneeleNocken

Produktübersicht
Diese einziehbaren Befestiger bieten positiven Halt in Schnellwechselanwendungen, bei denen ein Bauteil häufig eingeführt und entfernt wird. Sie gewährleisten eine konstante Spannkraft und verhindern Unter- oder Überdrehen durch den Bediener. Sie sind zur Verwendung mit Kamm-Rezeptakeln (QCTH-N und QCTH-B Serien) ausgelegt. Drei Zylinderschrauben mit Innensechskant für die Montage sind enthalten (M3x0.5 - 6 mm lang). Gehäuse und Schäfte bestehen aus 1045 Kohlenstoffstahl mit chemisch nickelbeschichteter Oberfläche oder aus Edelstahl 303. Die Stifte sind aus Edelstahl 304. Der Knopf ist aus schwarzem Kunststoff oder Edelstahl 304.

Funktion
Durch Hochziehen des Griffes kann die Platte oder Vorrichtung auf der Basis gleiten, ohne vom Befestiger behindert zu werden. Beim Einführen des Befestigers in das Rezeptakel richten sich die Stifte des Befestigers an den Nuten des Rezeptakels aus. Eine Viertelumdrehung des Knopfs richtet aus und verriegelt die Befestigung. Die Befestiger sind mit den Markierungen "ON" und "OFF" zur Anzeige der Stiftposition gekennzeichnet.

Produktarten

• QCTHA — Einziehbar, Kunststoff- oder Edelstahlknopf; Schaft Stahl oder Edelstahl. Für die Verwendung mit QCTH-N und QCTH-B Kamm-Rezeptakeln konzipiert.

Teileoptionen (Tabelle)
ID | SKU / Teilenummer | Knopfmaterial | Schaftmaterial | Plattenstärke mm | Gewinde | D (-0.04/-0.08) | D1 h9 | D2 | D3 | Dp P.C.D. | L | H | H1 | H2 | Klemmkraft (Lbs) | Rezeptakel-Serie
134099 | QCTHA0525-10 | Kunststoff | Stahl | 6 bis 10 | M2x0.40 - Tiefe 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134101 | QCTHA0525-10S | Edelstahl (Knopf) | Stahl | 6 bis 10 | M2x0.40 - Tiefe 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137021 | QCTHA0525-10SUS | Edelstahl | Edelstahl | 6 bis 10 | M2x0.40 - Tiefe 3 | 5 | 14 | 25 | 25 | 21 | 15.5 | 20 | 30 | 6.5 | 13.5 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134098 | QCTHA0834-14 | Kunststoff | Stahl | 6 bis 14 | M3x0.40 - Tiefe 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
134100 | QCTHA0834-14S | Edelstahl (Knopf) | Stahl | 6 bis 14 | M3x0.40 - Tiefe 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS
137022 | QCTHA0834-14SUS | Edelstahl | Edelstahl | 6 bis 14 | M3x0.40 - Tiefe 3 | 8 | 18 | 34 | 34 | 28 | 17 | 26.5 | 38 | 10 | 20.2 | QCTH-N, QCTH-N-SUS, QCTH-B, QCTH-B-SUS

Medien & Dokumentation
Auswahlhilfen und PDF-Spezifikationsdokumente sowie ein Produktvideo, das den einziehbaren Befestiger in Aktion zeigt, sind verfügbar.

Technische Daten / Eigenschaften

• Modell / Serie: QCTHA (Vierteldreh, einziehbar)
• Verwendungszweck: Schnellwechselvorrichtungen; kombiniert mit Kamm-Rezeptakeln QCTH-N und QCTH-B
• Montagematerial enthalten: Drei Zylinderschrauben mit Innensechskant, M3 x 0.5, 6 mm lang
• Gehäuse & Schäfte: 1045 Kohlenstoffstahl mit chemisch nickelbeschichteter Oberfläche, oder Edelstahl 303
• Stifte: Edelstahl 304
• Knopfvarianten: Schwarzer Kunststoff oder Edelstahl 304
• Markierte Positionen: "ON" und "OFF" Anzeigen für die Stiftposition
• Verfügbare Gewinde/Varianten: M2 x 0.40 und M3 x 0.40 (siehe Teileoptionstabelle für vollständige Maßdaten)
