Edelstahl-Viertelumdrehungsbefestigung QCTHSA-S

für PaneeleNockenFederdruck

Übersicht

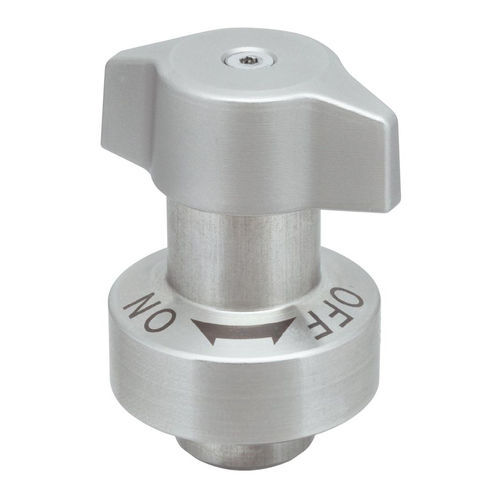

Diese rückziehbaren 1/4-Umdrehungsverschlüsse gewährleisten positiven Halt für Schnellwechselsysteme mit häufigem Ein- und Ausbau von Vorrichtungen. Sie liefern konstante Klemmkraft und verhindern Unter- oder Überdrehen durch den Bediener. Sie sind für die Verwendung mit der unten angegebenen Nockenaufnahme ausgelegt: der Verschluss wird an der Vorrichtung montiert und die Aufnahme an der Basis. Die Feder im Verschluss gleicht unterschiedliche Werkstückdicken aus. Eine Vierteldrehung des Knopfs richtet aus und verriegelt den Verschluss. Die Verschlüsse sind mit den Anzeigen "ON" und "OFF" zur Darstellung der Stiftposition gekennzeichnet. Drei Zylinderschrauben mit Innensechskant zum Befestigen sind enthalten (M3x0.5 - 6 mm oder M2x0.4 - 5 mm). Gehäuse: Edelstahl 303; Schaft: SKS3-Stahl mit chemisch abgeschiedener Nickelschicht; Stifte: Edelstahl 420J2; Knopf: Edelstahl 304.

Produkttypen

• QCTHSA — Kunststoffknopf, Stahlschaft
• QCTHSA-S — Edelstahlknopf, Stahlschaft

Teilliste (ausgewähltes Teil)
Teil: QCTHSA0834-20S
Plattenstärke mm: 6 bis 20
Gewinde mm: M3x0.50 - Tiefe 6 mm
Schaftdurchmesser mm: 8
Einbaudurchmesser mm: 18
Randdurchmesser mm: 34
Knopfdurchmesser mm: 40
P.C.D. mm: 28
Schaftlänge mm: 20
Verriegelte Höhe (Knopf und Rand) mm: 32.3
Gesamthöhe Knopf und Rand mm: 43.9

Technische Daten

• Modell / Serie: QCTHSA
• Ausgewählte Teilenummer: QCTHSA0834-20S
• Funktion: 1/4-Umdrehungsverschluß, rückziehbar
• Verwendungszweck: Schnellwechselvorrichtungen mit häufigem Ein-/Ausbau
• Plattenstärkenbereich: 6 bis 20 mm
• Gewinde: M3 x 0.50, Tiefe 6 mm
• Schaftdurchmesser: 8 mm
• Einbaudurchmesser: 18 mm
• Randdurchmesser: 34 mm
• Knopfdurchmesser: 40 mm
• P.C.D.: 28 mm
• Schaftlänge: 20 mm
• Verriegelte Höhe (Knopf und Rand): 32.3 mm
• Gesamthöhe Knopf und Rand: 43.9 mm
• Materialien: Gehäuse — Edelstahl 303; Schaft — SKS3-Stahl mit chemisch abgeschiedener Nickelschicht; Stifte — Edelstahl 420J2; Knopf — Edelstahl 304
• Montagematerial enthalten: drei Zylinderschrauben mit Innensechskant (M3x0.5 - 6 mm oder M2x0.4 - 5 mm)
• Merkmale: federbelastete Dickenkompensation; "ON"/"OFF" Positionsanzeiger; konstante Klemmkraft; zum Einsatz mit Nockenaufnahme konzipiert
