Edelstahl-Kugelsperrbolzen QCMA

Beschreibung

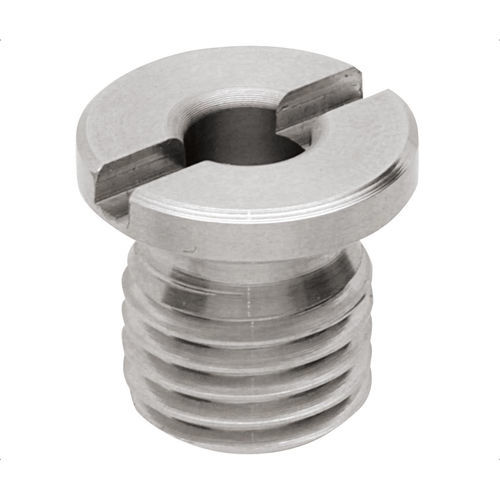

Die magnetische Buchse ist für die Aufnahme des Magnetverriegelungsbolzens QCMA0612-M ausgelegt und bietet leichte Haltekraft in Schnellwechselvorrichtungen. Beim Einführen hält der Neodym-Magnet in der Buchse den Bolzen für wiederholgenaues Positionieren. Die Buchse kann in einem Blindloch montiert oder mit einer Edelstahlsperrmutter in eine Basis eingeschraubt werden (Sperrmutter separat bestellen). Konstruktion und Magnet ermöglichen häufige Einfüge-/Entnahmezyklen und präzise Positionierung in industriellen Vorrichtungen.

Ausgewähltes Teil

• Teilenummer: QCMA0612A
• Produktname: Magnetische Spannbuchse

Teiledetails

• Gewinde mm: M12 x 1,5 (Feingewinde)
• InnenØ mm: 6
• FlanschØ mm: 16
• Gesamtlänge mm: 15
• Flanschlänge mm: 3
• Schlitzlänge mm: 2
• Schlitzbreite mm: 2,5
• Haltekraft (lbs): 1,6
• Verwendung mit Spannbolzen: QCMA0612-M4

Produktarten / Hinweise

• Gehäuse aus Edelstahl (303)
• Buchse enthält einen Neodym-Magneten
• Für leichte Halteaufgaben in Schnellwechselvorrichtungen vorgesehen
• Geeignet für Blindlochinbau oder Befestigung mit Edelstahlsperrmutter (Sperrmutter separat bestellen)
• Mit Zentrierstiften für genaue Positionierung kombinierbar

Spezifikationen

• Material: 303 Edelstahl
• Magnet: Neodym
• Gewinde: M12 x 1,5 (fein)
• InnenØ: 6 mm
• FlanschØ: 16 mm
• Gesamtlänge: 15 mm
• Flanschlänge: 3 mm
• Schlitzlänge: 2 mm
• Schlitzbreite: 2,5 mm
• Haltekraft: 1,6 lbs
• Kompatibler Spannbolzen: QCMA0612-M4
• Montage: mit Edelstahlsperrmutter oder für Blindlochinbau (Sperrmutter separat erhältlich)
