Edelstahl-Viertelumdrehungsbefestigung QCSJS

Produktübersicht

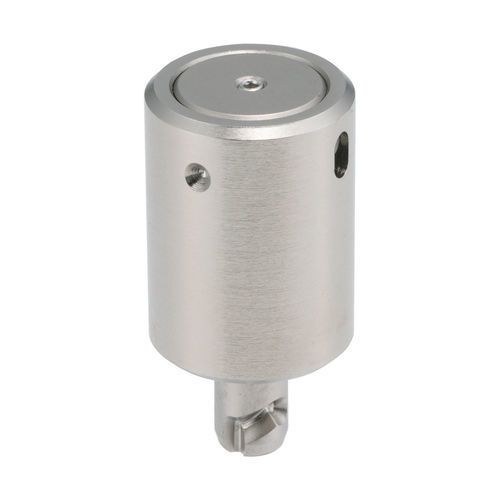

Dieser schaftmontierte Schnellverschluss bietet ein positives Vierteldreh-Verriegelungssystem für Anwendungen mit häufigem Ein- und Ausbau von Vorrichtungen. Entwickelt, um eine konstante Klemmkraft bereitzustellen und Unter- bzw. Überdrehen durch den Bediener zu reduzieren. Zur Verwendung mit QCSJS-S und QCTHS-B Empfangsteilen; der Verschluss wird an der Welle montiert für erhöhte Reichweite, das Empfangsteil an der Basis. Die Stifte des Verschlusses greifen in die Rillen des Empfangsteils und verriegeln bei 90°-Drehung. Gehäuse: 1045 Stahl mit elektrochemischer Nickelbeschichtung; Stift: 303 Edelstahl.

Materialien

• Gehäuse: 1045 Stahl, elektrochemisch nickelbeschichtet
• Stift: 303 Edelstahl

Kompatibilität

• Konzipiert für den Einsatz mit QCSJS-S und QCTHS-B Empfangsteilen (z. B. QCSJS0822-S, QCTHS0834-B)

Bedienung

• An der Welle montiert für erhöhte Reichweite; Empfangsteil an der Basis montiert
• Einführen richtet die Stifte des Verschlusses an den Rillen des Empfangsteils aus
• Verschluss um eine Vierteldrehung (90°) drehen, um zu verriegeln
• Stellt konstante Klemmkraft bereit, um Unter-/Überdrehen zu reduzieren

Verfügbare Artikeloptionen
Detail: ID | SKU | Artikelnummer | D mm | D1 mm | Klemmkraft (Lbs) | Verwendung mit Verriegelungs-Empfangsteil

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

Medien

• Technisches Datenblatt (PDF)
• Auswahlhilfe - One-Touch Fasteners (PDF)
• Produktvideo verfügbar

Technische Daten

• Modell / Serie: QCSJS
• Beispielteil: QCSJS0822A (ID 142229)
• D (Durchmesser): 22 mm
• D1: 8 mm
• Klemmkraft: 90 lbs
• Gehäusematerial: 1045 Stahl
• Gehäuseoberfläche: elektrochemische Nickelbeschichtung
• Stiftmaterial: 303 Edelstahl
• Montageart: Schaftmontage
• Funktionsweise: Vierteldreh-Verriegelung
• Kompatible Empfangsteile: QCSJS-S, QCTHS-B (z. B. QCSJS0822-S, QCTHS0834-B)
