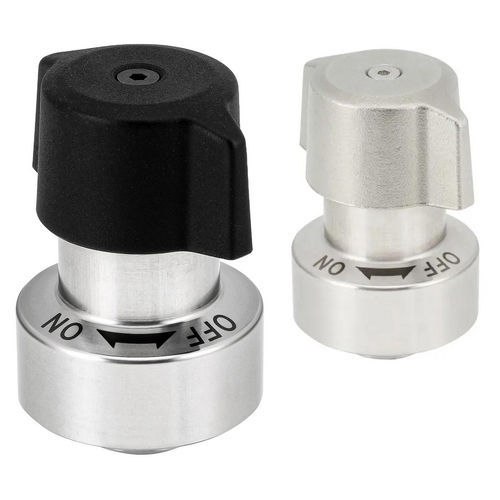

Kunststoff-Viertelumdrehungsbefestigung QCPCS series

Edelstahlfür Paneelemit Gewinde

Beschreibung
Der QCPCS-Verriegelungsmechanismus mit Vierteldrehung bietet positiven Halt für Schnellwechselvorrichtungen mit häufigem Auf- und Abbau. Der Verschluss wird auf einen passenden Spannstift (QCPCS-Serie, Stifte separat erhältlich) aufgesetzt und verriegelt nach einer Vierteldrehung des Knopfs mit vier Kugeln. Durch Drehen des Knopfs in die OFF-Position werden die Kugeln freigegeben und die Einheit kann entfernt werden.

Teileoptionen

• SKU 150618 / Teil QCPCS0625-20; Knopf: Kunststoff; Bereich: 3 bis 20 mm; Gewinde: M2×0.40 Tiefe 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14,7; Klemmkraft: 33,7 lbs; Haltekraft: 101 lbs; Verwenden mit Stift: QCPCS0625-M
• SKU 150619 / Teil QCPCS0625-20-SUS; Knopf: Edelstahl; Bereich: 3 bis 20 mm; Gewinde: M2×0.40 Tiefe 4; D: 6; D1: 14; D2: 25; D3: 30; Dp: 21; H: 40; H1: 14,7; Klemmkraft: 33,7 lbs; Haltekraft: 101 lbs; Verwenden mit Stift: QCPCS0625-M
• SKU 150621 / Teil QCPCS0834-20; Knopf: Kunststoff; Bereich: 3 bis 20 mm; Gewinde: M3×0.50 Tiefe 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16,0; Klemmkraft: 56,2 lbs; Haltekraft: 168 lbs; Verwenden mit Stift: QCPCS0834-M
• SKU 150622 / Teil QCPCS0834-20-SUS; Knopf: Edelstahl; Bereich: 3 bis 20 mm; Gewinde: M3×0.50 Tiefe 5; D: 8; D1: 18; D2: 34; D3: 40; Dp: 28; H: 48; H1: 16,0; Klemmkraft: 56,2 lbs; Haltekraft: 168 lbs; Verwenden mit Stift: QCPCS0834-M

Medien

• Auswahlhilfe – One-Touch Fasteners (PDF)
• Produktvideo, das die QCPCS-Funktion zeigt (MP4)
• Spezifikationen (PDF)

Technische Daten

• Serie / Modell: QCPCS
• Funktion: Vierteldreh-Verriegelung, Stift-Halt, positives Verriegeln durch vier Kugeln
• Gehäusematerial: Edelstahl 303
• Knopfoptionen: Edelstahl 300 oder schwarzer Kunststoff
• Kugelmaterial: Edelstahl 440C
• Federmaterial: Edelstahl 304
• Beiliegende Befestigung: drei Zylinderschrauben (socket head cap screws) für die Montage
• Entwickelt zur Verwendung mit Spannstiften der Serie QCPCS (separat erhältlich)
• Für Plattenstärken < 6 mm ist ein QCASP-Abstandshalter erforderlich (separat erhältlich)
• Bedienung: Verschluss auf Stift setzen, Knopf 90° drehen zum Verriegeln; auf OFF drehen zum Lösen
• Gewindeoptionen: M2×0.40 (Tiefe 4) und M3×0.50 (Tiefe 5)
• Bereich (Plattenstärke): 3 bis 20 mm für die aufgeführten SKUs
• Siehe Teileoptionen für Musterabmessungen und Leistungsdaten
