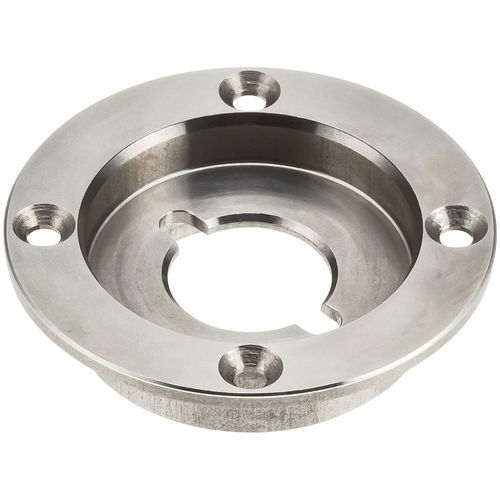

Edelstahl-Viertelumdrehungsbefestigung QCFC-B

für Paneele

Beschreibung
Aufnahme für die Verwendung mit QCFC-Flachprofil-Vierkant-Schnellverschlüssen. Montage mit vier versenkten Senkkopfschrauben (im Lieferumfang: M2.5X0.45-5L). Geeignet für Plattenstärken von 6 mm oder mehr. Gehäuse aus 303 Edelstahl; Schrauben aus Edelstahl.

Dokumente

• Auswahlhilfe - One-Touch Befestiger
• Produktvideo
• Spezifikationen (QCFC-B)
• Spezifikationen (QCFC)

Produkttypen
Aufnahmen für QCFC Flachklemmbefestiger. Varianten unterscheiden sich in Außendurchmesser (D) und Gesamthöhe (H) je nach Anwendung und Plattendesign.

Verfügbare Teile (Tabelle)
Header: ID | SKU | Teilenummer | Plattenstärke Bereich (mm) | D | H | Verwendung mit 1/4 Dreh-Verschluss | PN
189643 | QCFCH0628-B-SUS | QCFCH0628-B-SUS | 6 oder mehr | 28 | 5.2 | CFCH0628-SUS |
189511 | QCFC0639-B-SUS | QCFC0639-B-SUS | 6 oder mehr | 42 | 10.5 | QCFC0639-SUS |

Technische Daten

• Verwendungszweck: für QCFC Flachprofil-Vierkant-Klemmverschlüsse
• Montage: befestigt mit vier versenkten Senkkopfschrauben (im Lieferumfang) — M2.5X0.45-5L
• Plattenstärke: 6 mm oder mehr
• Gehäusematerial: 303 Edelstahl
• Schraubenmaterial: Edelstahl
• Verfügbare Außendurchmesser (D): 28 mm und 42 mm
• Verfügbare Gesamthöhen (H): 5,2 mm und 10,5 mm
• Beispiel-SKUs: QCFCH0628-B-SUS, QCFC0639-B-SUS
