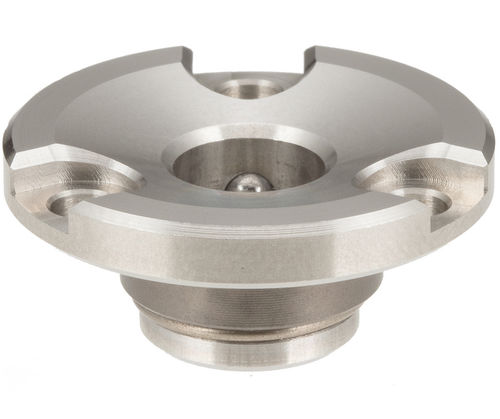

Edelstahl-Viertelumdrehungsbefestigung QCTHS-B

mit Gewinde

Übersicht
Einbaulager (embedded-mount) für Vierteldreh-Aufnahmen, ausgelegt zur Verwendung mit den Heavy-Duty-Vierteldreh-Befestigungen der Serie QCTHS sowie den zugehörigen einziehbaren Befestigern. Die Aufnahme wird mit drei flachen M3 x 0,50 × 6 mm Schrauben befestigt (im Lieferumfang) und ist für verriegelte Vierteldreh-Befestigungen in Industrieanwendungen vorgesehen.

Materialien

• Gehäuse: Edelstahl 303 mit chemischer Nickelbeschichtung
• Kugeln: Edelstahl 440C
• Halsring: 440C Edelstahl, gehärtet und angelassen
• Sicherungsring: Edelstahl 304

Produkttypen

• QCTHS-B Aufnahmen — Gehäuse in Stahl, für Verwendung mit QCTHS / QCTHSA Heavy-Duty-Befestigern

Beispielteil

• QCTHS0834-B (ID 136890) — Gewinde: M3 x 0,50 (Tiefe 6 mm); Maßangaben: D = 26 mm, h9 = 14 mm, D1 = 8 mm, D2 = 20 mm, Teilkreis (P.C.D.) = 11,5 mm, L = 3,5 mm, L1 = 1,5 mm. Verwendung mit Heavy-Duty-Befestigern: QCTHS0834-20, QCTHS0834-20S, QCTHS0825-20, QCTHS0825-20S. Verwendung mit Heavy-Duty-Einziehbefestigern: QCTHSA0834-20, QCTHSA0834-20S, QCTHSA0825-20, QCTHSA0825-20S. Kompatible Wellenkupplungsschelle: QCSJS0822A.

Hinweise
Die Aufnahme ist für die Verwendung mit den oben aufgeführten QCTHS / QCTHSA-Befestigern vorgesehen. Befestigungsmaterial (3 × M3 x 0,50 × 6 mm Flachkopfschrauben) ist im Lieferumfang enthalten.

Technische Daten

• Montageart: Einbaulager
• Enthaltene Befestigungsschrauben: 3 × M3 x 0,50 × 6 mm Flachkopfschrauben
• Material und Oberfläche des Gehäuses: Edelstahl 303, chemische Nickelbeschichtung
• Kugeln: Edelstahl 440C
• Halsring: 440C gehärtet und angelassen
• Sicherungsring: Edelstahl 304
• Beispiel kompatibler Teil: QCTHS0834-B (ID 136890)
• Gewinde: M3 x 0,50, Tiefe 6 mm
• Wesentliche Maße (z. B. QCTHS0834-B): D = 26 mm; h9 = 14 mm; D1 = 8 mm; D2 = 20 mm; P.C.D. = 11,5 mm; L = 3,5 mm; L1 = 1,5 mm
• Kompatible Heavy-Duty-Befestiger: Varianten der Serie QCTHS oben aufgeführt
• Kompatible Heavy-Duty-Einziehbefestiger: Varianten der Serie QCTHSA oben aufgeführt
• Kompatible Wellenkupplungsschelle: QCSJS0822A
