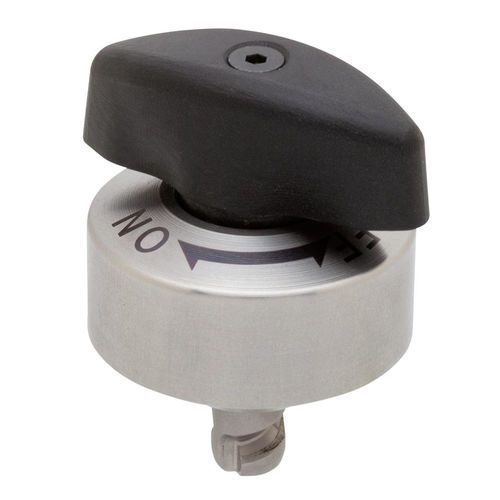

Edelstahl-Viertelumdrehungsbefestigung QCTHS

Kunststofffür PaneeleNocken

Produktübersicht
Positives Vierteldreh-Verriegelungselement für Schnellwechselanwendungen mit häufigem Ein- und Ausbau. Stellt konstante Klemmkraft sicher, um Unter- oder Überanzug zu vermeiden. Ausgelegt zur Montage am Vorrichtungsaufbau; das entsprechende Nocken-Empfangsteil wird an der Basis montiert. Die Feder im Verschluss gleicht unterschiedliche Bauteildicken aus. Eine Vierteldrehung des Knopfs richtet das Teil aus und verriegelt es; die Positionen ON/OFF sind markiert. Kompatibel mit Zentrierstiften für sehr genaue Positionierung.

Produkttypen

• QCTHS — Vierteldreh-Verschluss, Kunststoffknopf, Stahlschaft
• QCTHS-S — Vierteldreh-Verschluss, Edelstahlknopf, Stahlschaft

Teileoptionen (Tabelle)
Überschrift: ID | SKU | Teilenummer | Knopfmaterial | Plattenstärkenbereich (mm) | Gewinde | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V Grad | Klemmkraft (lbs) | Zur Verwendung mit Empfangsteil Teilenr. | PN
Zeile: 136888 | QCTHS0834-20 | QCTHS0834-20 | Kunststoff | 6 bis 20 | M3x0.50 - Tiefe 6 | 8 | 18 | 34 | 40 | 28 | 16,3 | 31,5 | 16 | 120 | 90 | QCTHS0834-B | (keine)

Medien

• Auswahlhilfe - One-Touch Fasteners (PDF)
• Produktvideo (MP4)
• Technische Daten (PDF)

Technische Daten

• Gehäuse: 303 Edelstahl mit chemischer Nickelbeschichtung.
• Stifte: 440C Edelstahl.
• Knopf: schwarzer Kunststoff (QCTHS). QCTHS-S verwendet Edelstahlknopf.
• Schaft: SKS3-Stahl, chemisch vernickelt und wärmebehandelt.
• Feder: 304 Edelstahl.
• Befestigungsmaterial: drei Zylinderschrauben mit Innensechskantkopf aus Edelstahl im Lieferumfang enthalten (M3 x 0,5, 6 mm Länge).
• Betrieb: Vierteldreh-Verriegelung; Feder gleicht Bereich von Bauteildicken aus; ON/OFF gekennzeichnet; kompatibel mit Zentrierstiften für präzise Positionierung.
• Beispiel QCTHS0834-20: Plattenstärkenbereich 6–20 mm; Gewinde M3x0.50 (Tiefe 6 mm); D=8 mm; D1=18 mm; D2=34 mm; D3=40 mm; P.C.D.=28 mm; L=16,3 mm; H=31,5 mm; H1=16 mm; V=120°; Klemmkraft ≈ 90 lbs; verwenden mit Empfangsteil QCTHS0834-B.
