Viertelumdrehungsbefestigung / verzinkter Stahl QCSJ

für PaneeleNocken

Produktübersicht
Diese Nockenaufnahmen sind für die Verwendung mit Vierteldreh-Achsenbefestigungen (One-Touch) ausgelegt. Erhältlich in Platten- und Wellenmontage-Ausführungen. Hergestellt aus 4140-Stahl mit chemisch abgeschiedener Beschichtung (electroless) für gleichmäßigen Oberflächenschutz. Geeignet für industrielle Baugruppen, die schnelles Einrasten und wiederholbare Positionierung erfordern.

Produkttypen
Flanschplatten-Aufnahmen kompatibel mit QCSJ-Serie Wellenbefestigungen. Stahlgehäuse, Plattenmontage-Konfiguration für Panel- oder Halterungsinstallation.

Ausgewähltes Bauteil

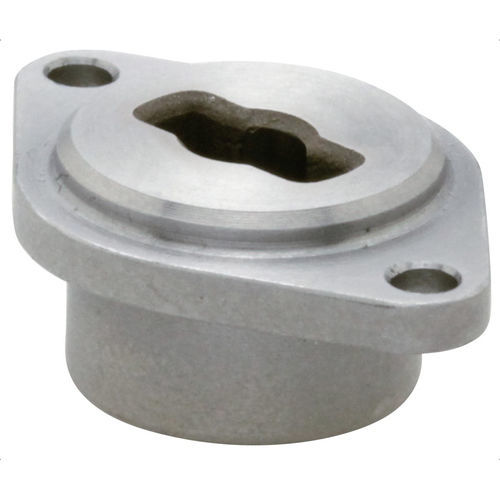

Nockenaufnahme - Plattenmontage

Teileoptionen / Tabelle
ID: 134103
SKU: QCSJ0514-B
Teilenummer: QCSJ0514-B
D (mm): 5
D1 (mm): 14
D2 (mm): 13
L (mm): 25
L1 (mm): 21
H (mm): 8 (bis zur Oberkante der Flansch)
H1 (mm): 1,5 (Bundhöhe)
H2 (mm): 2 (Flanschhöhe)
W (mm): 17 (Gesamtbreite)
SHCS Größe: M2x0.4-5L
Verwendung mit Wellenkupplungs-Schelle: QCSJ0514A

Enthaltene Medien (keine Links angezeigt)
Auswahlleitfaden - One-Touch Befestigungen (PDF)
QCSJ Befestigungs- & Aufnahme-Spezifikationen (PDF)
Produktvideo (mp4)

Technische Spezifikationen

• Material: 4140-Stahl
• Oberfläche: chemisch abgeschiedene Beschichtung (electroless)
• Montageart: Plattenmontage (auch als Wellenmontage erhältlich)
• Stiftspalt-Durchmesser: 5 mm
• Bunddurchmesser (D1): 14 mm
• Basisdurchmesser (D2): 13 mm
• Gesamtlänge (L): 25 mm
• Abstand zwischen Befestigungsbohrungen (L1): 21 mm
• Höhe bis zur Oberkante der Flansch (H): 8 mm
• Bundhöhe (H1): 1,5 mm
• Flanschhöhe (H2): 2 mm
• Gesamtbreite (W): 17 mm
• SHCS Größe: M2x0.4-5L
• Kompatible Wellenkupplungs-Schelle: QCSJ0514A
