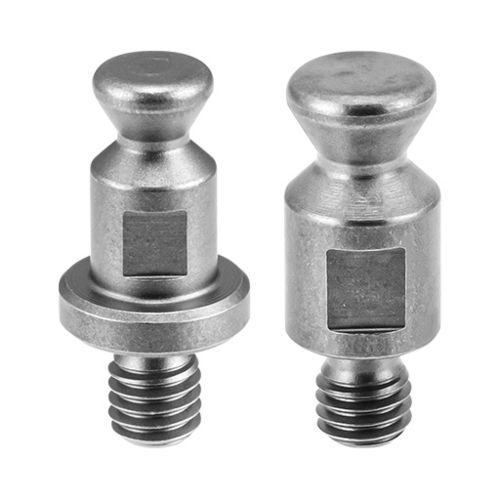

Schwerlast-Kugelsperrbolzen QCPCS-M

Edelstahl

Beschreibung
Spannstifte für den Einsatz mit QCPCS-Heavy-Duty-Stiftbefestigungen. Sie lassen sich schnell in einem einzigen Innengewinde montieren und sind in zwei Stifttypen erhältlich, um unterschiedlichen zulässigen Belastungen gerecht zu werden. Standardmaterial: Edelstahl 630.

Einsatz
Zur Verwendung mit QCPCS Heavy-Duty-Befestigungen; ausgelegt für schnelle Montage in einem einzigen Innengewinde. Wählen Sie Stifttyp und Gewindegröße entsprechend Last und passendem Befestiger.

Verfügbare Teileoptionen (Auszug)

• 150620 | QCPCS0625-M4-SUS | Typ B | Gewinde M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | Verwendung mit QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Typ A | Gewinde M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Verwendung mit QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Typ B | Gewinde M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | Verwendung mit QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Typ A | Gewinde M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | Verwendung mit QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Typ A | Gewinde M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | Verwendung mit QCPCS0834-20, QCPCS0834-20-SUS

Teileoptionen-Steuerung auf der Seite

• Gewinde mm: M4×0.70, M5×0.80, M6×1.00
• Gehäusedurchmesser mm: 6, 8

Medien & Dokumente (aufgelistet auf der Seite)

• Auswahlhilfe - One-Touch Fasteners (PDF)
• Spezifikationen (PDF)
• Produktvideo (mp4)

Technische Spezifikationen

• Material: Edelstahl 630
• Montage: Einbau in ein einzelnes Innengewinde
• Verfügbare Gewindegrößen: M4×0.70, M5×0.80, M6×1.00
• Zwei Stifttypen verfügbar je nach zulässiger Belastung
• Entwickelt für den Einsatz mit QCPCS Heavy-Duty-Stiftbefestigungen
• Typische SKUs und Maßdaten in den Teileoptionen aufgeführt (Gewinde, Durchmesser, Breiten, Höhen)
