Edelstahl-Viertelumdrehungsbefestigung QCFC

Federdruck

Beschreibung

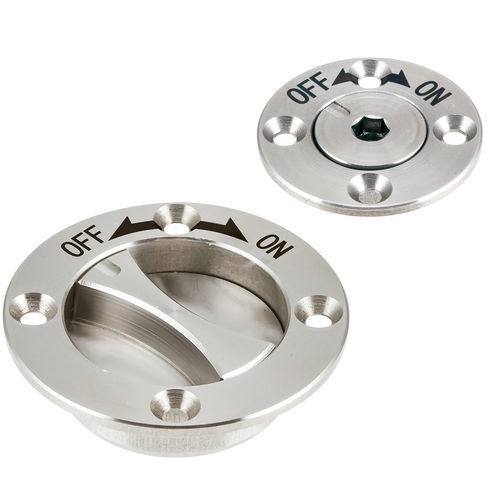

Gewährleistet positiven Verschluss in Schnellwechselanwendungen, bei denen Befestiger häufig eingefügt und entfernt werden. Sorgt für konstante Klemmkraft und verhindert Unter- oder ÜBERdrehung durch den Anwender. Das flache Profil mit eingelassenem Knopf und Körper minimiert Störeinflüsse. Konzipiert zur Verwendung mit QCFC-B-Aufnahmen (separat erhältlich). Der Befestiger wird am Bauteil montiert, die Aufnahme an der Basis. Beim Einführen richten sich die Stifte des Befestigers an den Nuten der Aufnahme aus. Die Innenfeder gleicht Bauteilstärken von 6 mm oder mehr aus. Die Befestiger sind mit "ON" und "OFF" gekennzeichnet, um die Stiftposition anzuzeigen. Vier versenkte Senkkopfschrauben zur Montage sind enthalten (M2.5X0.45-5L). Gehäuse, Knopf, Feder und Schrauben sind aus Edelstahl gefertigt.

Medien

• Auswahlhilfe - One-Touch Fasteners (PDF)
• Produktvideo (mp4)
• Spezifikationen (QCFC-B) (PDF)
• Spezifikationen (QCFC) (PDF)

Verfügbare Varianten (Tabelle)
Teilenummer | Plattenstärkenbereich (mm) | D (mm) | H (mm) | Klemmkraft (Lbs) | Haltekraft (Lbs) | Verwendung mit Aufnahme
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

Merkmale / technische Spezifikationen

• Modell: QCFC
• Flaches Profil mit eingelassenem Knopf und Gehäuse zur Minimierung von Störeinflüssen
• Material: Gehäuse, Knopf, Feder und Schrauben aus Edelstahl
• Unterstützte Bauteilstärken: 6 mm oder mehr
• Befestigung: vier versenkte Senkkopfschrauben enthalten (M2.5X0.45-5L)
• Befestiger mit Kennzeichnung "ON" und "OFF" für Stiftposition
• Ausgelegt zur Verwendung mit QCFC-B-Aufnahmen (Aufnahmen separat erhältlich)
• Verfügbare Durchmesser: 28 mm und 39 mm (variantenabhängig)
• Beispiele für Variantenabmessungen und -kräfte: D 28 mm / H 10.7 mm — Klemm-/Haltekraft 13.5 lbs; D 39 mm / H 16.5 mm — Klemm-/Haltekraft 6.7 lbs
