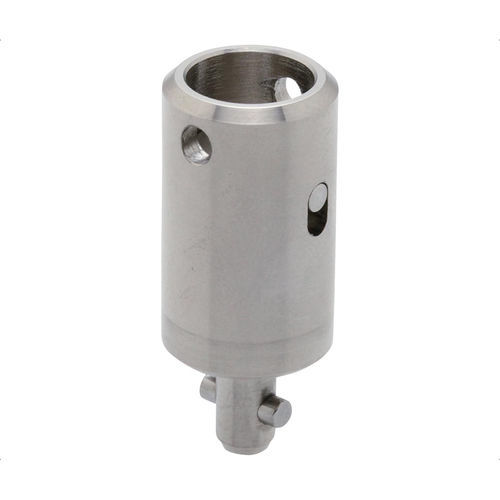

Edelstahl-Viertelumdrehungsbefestigung QCSJ

Nocken

Produktbeschreibung
Diese wellenmontierten Vierteldrehverschlüsse gewährleisten eine positive Verriegelung für Schnellwechselvorrichtungen mit häufigem Ein- und Ausbau. Entwickelt für die Verwendung mit Kammenempfängern der QCSJ-Serie, wird der Verschluss an einer Welle für größere Reichweite montiert, während der Empfänger an der Basis angebracht wird. Beim Einführen greifen die Stifte des Verschlusses in die Führungsnuten des Empfängers; eine Vierteldrehung richtet aus und verriegelt den Verschluss und sorgt für eine konstante Klemmkraft, wodurch Unter- oder Überdrehen durch den Bediener reduziert wird. Gehäuse und Schaft aus 1045-Stahl mit chemisch-verkupfertem/nickelähnlichem Überzug (electroless nickel plated finish). Stift aus Edelstahl 304. Feder aus Edelstahl 304-CSP.

Verfügbare Teile

• QCSJ0514A — Wellenmontierter Verschluss, S45 Stahl

Teiletabelle (ausgewähltes Teil)
ID: 134102
SKU: QCSJ0514A
Teilenummer: QCSJ0514A
D (mm): 5
D1 (mm): 14
D2 (mm): 3
L (mm): 9.5
H (mm): 23.5
H1 (mm): 20
Klemmkraft (Lbs): 13.5
Verwendbar mit Empfänger: QCSJ0514-S/-B

Medien & Dokumentation (verfügbar)
Auswahlhilfe (PDF), QCSJ Befestiger-Spezifikationen (PDF), Produktvideo

Technische Merkmale / Spezifikationen

• Wellenmontierter Vierteldrehverschluss für Schnellwechselvorrichtungen
• Betrieb: Stifte in die Nuten des Empfängers einführen, um eine Vierteldrehung drehen, um zu verriegeln
• Für häufiges Ein- und Ausbauen ausgelegt; liefert konstante Klemmkraft
• Material von Gehäuse und Schaft: 1045-Stahl mit electroless nickel plated finish
• Material der Stifte: Edelstahl 304
• Material der Feder: Edelstahl 304-CSP
• Typische Verwendung: Verwendung mit Kammenempfängern der QCSJ-Serie (Empfänger an der Basis montiert)
• Wichtige Abmessungen und Daten des ausgewählten Teils: siehe Teiletabelle oben
