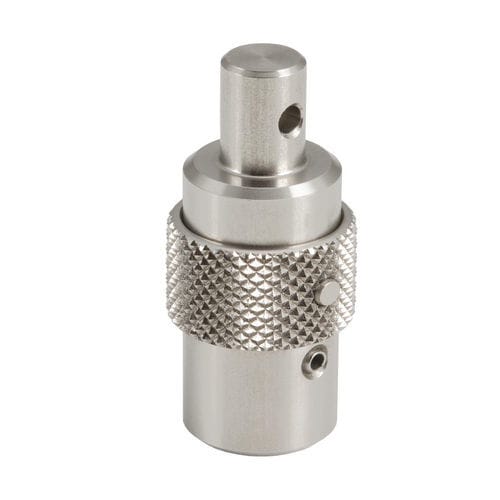

Edelstahl-Viertelumdrehungsbefestigung QCSJLK

Nocken

Produktbeschreibung
Diese Wellenkupplungs-Schelle verriegelt in einem Aufnehmer durch das 90°-Drehen der Welle. Ein Federstift (nicht enthalten) sichert die Schelle in der Nockenrille des Aufnehmers. Zum Lösen den Bund nach oben drücken und die Welle in die entgegengesetzte Richtung drehen. Gehäusematerial: 303 Edelstahl. Geeignet für schnelle, wiederholbare axiale Verriegelungsanwendungen in mechanischen Baugruppen.

Teileoptionen (Tabelle)

• ID: 150288 | SKU: QCSJLK1118A | Teilenummer: QCSJLK1118A | D: 8 mm | Bunddurchmesser: 18 mm | Wellendurchmesser: 15 mm | Lochdurchmesser: 3 mm | Durchmesser: 11 mm | Gehäusehöhe: 32.5 mm | Stifthöhe: 12 mm | Höhe Mitte Gehäuse-bis-Loch: 6 mm

Verfügbare Medien

• Auswahlhilfe - Schnellbefestiger (PDF)
• Spezifikationen (PDF)
• Produktvideo (MP4)

Technische Daten

• Funktion: verriegelt am Aufnehmer durch 90°-Drehung der Welle; Bund anheben und Welle in entgegengesetzte Richtung drehen, um zu lösen
• Erfordert einen Federstift (nicht enthalten), um die Schelle in der Nockenrille des Aufnehmers zu verriegeln
• Gehäusematerial: 303 Edelstahl
• Stiftdurchmesser: 8 mm
• Bunddurchmesser: 18 mm
• Wellendurchmesser: 15 mm
• Lochdurchmesser: 3 mm
• Durchmesser: 11 mm
• Gehäusehöhe: 32.5 mm
• Stifthöhe: 12 mm
• Höhe Mitte Gehäuse-bis-Loch: 6 mm
