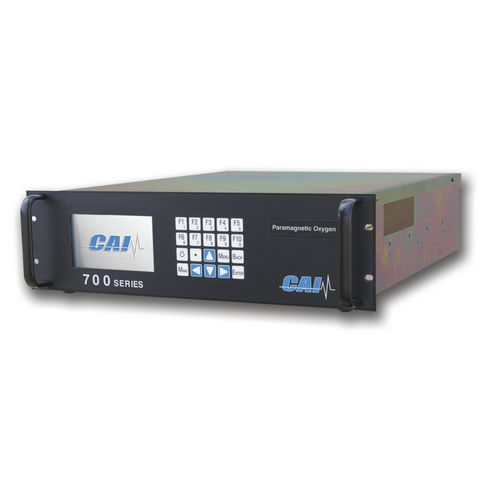

Sauerstoffanalysator 700 LX

ProzessIndustrieKonzentration

Übersicht
ENVEA 700 LX ist eine modulare Analyseplattform zur kontinuierlichen Messung von Sauerstoff und infrarotdetektierbaren Gasen. Das System kombiniert NDIR‑Mehrgaskapazität mit paramagnetischer oder Brennstoffzellen‑Sauerstoffmessung und liefert stabile Prozentanzeigen für O₂ sowie Mehrkomponentenanalysen für Prozess‑ und Emissionsüberwachung.

Details
Der 700 LX erlaubt gemischte Konfigurationen: bis zu drei NDIR‑Kanäle oder zwei NDIR‑Kanäle plus ein O₂‑Kanal (paramagnetisch oder Brennstoffzelle). Die gemessene Sauerstoffkonzentration wird prozentual auf dem LCD angezeigt. Automatische Kalibrierung und automatische Bereichsauswahl sind verfügbar. Das Gerät bietet Temperatur‑ und Druckkompensation, schnelle Ansprechzeiten und ein robustes Linux‑Betriebssystem für zuverlässigen Dauereinsatz. Fernsteuerung und Überwachung über RS‑232, TCP/IP oder digitale Eingänge sind möglich.

Merkmale und Vorteile

• O₂‑Messbereiche: 0–1 % (nur paramagnetisch) bis 0–100 % Vollskala (4 definierbare Bereiche)
• NDIR‑Multigas‑Messung kombiniert mit paramagnetischer oder Brennstoffzellen‑O₂‑Messung
• Automatische Kalibrierung und Bereichsauswahl
• Schnelle Ansprechzeiten (T90 ≈ 5 s paramagnetisch, 16 s Brennstoffzelle)
• Temperatur‑ und Druckkompensation für stabile Messwerte
• Robustes Linux‑Betriebssystem für Dauereinsatz
• Fernbetrieb über RS‑232, TCP/IP oder digitale Eingänge
• Umfassende Diagnostik und Statusmeldung
• Standardausgänge: Spannung, Strom, RS‑232 AK, TCP/IP, MODBUS oder AK‑Protokolle

Typische Anwendungen

• Überwachung der Verbrennungseffizienz
• Prozessgasanalyse
• Analyse von Brennstoffzellen
• Regelung und Rückmeldung für Turbinen und Generatoren
• Personensicherheit
• Fahrzeugemissionstests

Technische Informationen
Analysemethoden: NDIR für IR‑aktive Komponenten; paramagnetisch oder Brennstoffzelle für O₂.
O₂‑Bereiche: 0–1 % (nur paramagnetisch) bis 0–100 % Vollskala, vier definierbare Bereiche.
O₂‑Ansprechzeit (T90): ca. 5 s (paramagnetisch), ca. 16 s (Brennstoffzelle).
Auflösung: typ. 0,1 % der Vollskala.
Wiederholbarkeit / Linearität: < 1,0 % der Vollskala.
Rauschen: < 1 % der Vollskala.
Null‑/Skalenabweichung: < 1 % Vollskala / 24 h.
Null/Skaleneinstellung: Frontpanel, TCP/IP oder RS‑232.
Probendurchfluss: 0,5–2,0 L/min.
Standardausgänge: Spannung, Strom, RS‑232 AK, TCP/IP, MODBUS, AK‑Protokolle.
Abmessungen & Gewicht: 5,25" H x 19" W x 23" D; 30–45 lb (je nach Konfiguration).

Zulassungen und Zertifizierungen
CE‑Kennzeichnung; ETL‑Zulassung — entspricht UL 61010‑1 und ist nach CAN/CSA C22.2 Nr. 61010.1 zertifiziert. Entspricht ECE R49‑06 und, falls zutreffend, EPA 40 CFR Teil 1065.

Technische Spezifikationen

• Plattform: 700 LX NDIR mit gemischten IR‑ und O₂‑Konfigurationen
• Messmethoden: NDIR für IR‑Komponenten; paramagnetisch oder Brennstoffzelle für O₂
• Mehrkanalfähigkeit: bis zu 3 NDIR‑Kanäle oder 2 NDIR + 1 O₂
• Ausgänge/Kommunikation: Spannung, Strom, RS‑232 (AK‑Protokoll), TCP/IP, MODBUS
• Steuerung und Einstellungen: Frontpanel, lokal oder fern (TCP/IP, RS‑232, digitale Eingänge)
• Proben/Umgebungsbedingungen: Probendurchfluss 0,5–2,0 L/min; Probentemp. ≤50°C (ohne Kondensation); Umgebung 5–40°C
• Leistung: niedriges Rauschen, hohe Wiederholbarkeit und Linearität, geringe Langzeitdrift
• Montage: Tischgerät oder optionale 19" Rack‑Schienen
