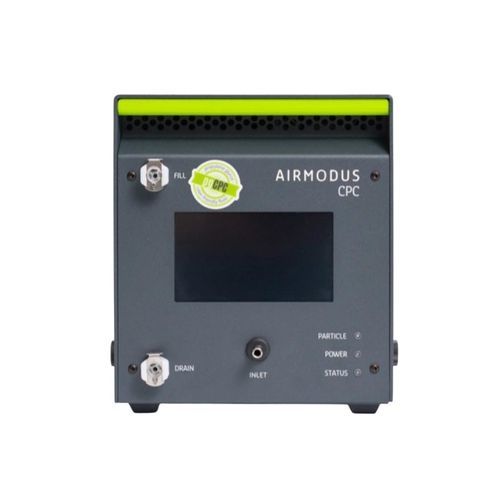

Luft-Luftpartikelzähler A30-CEN bCPC

digitalKondensationUSB

Kurzbeschreibung
Der A30-CEN bCPC ist ein Kondensationspartikelzähler, der n-Butanol als Arbeitsfluid verwendet und EN 16976:2024-konform ist. Nanopartikel werden in einem Saturator–Kondensator vergrößert, sodass sie optisch detektiert werden können. Geeignet für Feld- und Laborbetrieb (4,9 kg).

Hauptmerkmale

• Konzentrationsbereich: 0–500,000 #/cm³ (Einzelpartikelzählmodus)
• Dp50: 10 nm ±1 nm (CEN-konform); Dp90 < 20 nm
• Nominelle Einlass-/Probeflüsse: 1.0 lpm / 0.2 lpm (Bypass 0.8 lpm)
• Abmessungen: 190 × 170 × 250 mm, 4,9 kg; typischer Verbrauch 40 W
• Offener Kalibrierungsalgorithmus
• Touchscreen-Bedienung
• Erweiterte Signaldianostik und Instrumentenzustandsparameter
• Kompatibel mit PSM 2.0 und dualCPC-Workflows; BlockSafe Einlasssystem

Einzelpartikelzählung

• Kalibrierungsalgorithmen mit vollständiger Transparenz und Rückverfolgbarkeit

Anwendungen
Autonome Überwachung von Partikelanzahlen im Innen- und Außenbereich, CPC-Detektor in SMPS/PSM-Systemen, Detektor in nano-CNC-Systemen für Sub-3-nm-Messungen, Reinraumüberwachung und Forschung.

Technische Informationen
Partikelgrößenbereich: 10 nm – 2.5 μm *
Cut-off (Dp50%): 10 nm ±1 nm (CEN-konform) & Dp90% < 20 nm
Konzentrationsbereich: 0 – 500,000 #/cm³ (Einzelpartikelzählmodus) **
Aerosol-Einlassfluss: Nennfluss 1.0 lpm
Aerosol-Probenfluss: Nennfluss 0.2 lpm (Bypass 0.8 lpm, kritische Düse)
Ansprechzeit: t95 < 1 s
Fehlzählungen: < 0.001 #/cm³
Arbeitsfluid: n-Butanol (>99.5%)
Probenbedingungen: Druck 75–105 kPa; Taupunkt < 15°C ***
Umgebungsbedingungen: Temperatur 15–35°C; Druck 75–105 kPa; RH 0–95%
Kommunikation: Analogausgang (BNC, 0–10 V), Impulsausgang (BNC), RS-232, Ethernet RJ45, USB Type B. Optional: UIDEP, SD-Karte
Diagnostik: Durchfluss, Temperatur Saturator/Kondensator/Optik, Flüssigkeitsstand, Düsendruck, Druck an kritischer Düse, Laserstrom, Pulsqualität
Anschlüsse: Einlass: 6 mm Edelstahlrohr. Externer Vakuumanschluss: 6 mm Push-fit
Software: MultiLogger (Windows 10+)
Externes Vakuum: 100–400 mbar bei NTP (oder <40% des Einlassdrucks)
Stromversorgung: Externes Netzteil 100–240 VAC 50/60 Hz, max. 100 W. Dauerbetrieb: 40 W. Ausgang: 12 VDC 11.5 A
Abmessungen und Gewicht: 190 × 170 × 250 mm (H × B × T), 4.9 kg
Versandbedingungen: Temperatur 0–40°C; RH <95% nicht kondensierend. Aufrecht versenden.

Zulassungen & Zertifikate

• EN 16976:2024 (CEN-konform)
• dualCPC compliant

Hinweise
* Cut-off als mobilitätsäquivalenter Durchmesser (Silberpartikel). 20 nm Cut-off-Option für A12 nCNC (nur Butanol). ** Kalibrierter Bereich; höhere Konzentrationen messbar, Genauigkeit nicht einzeln verifiziert. *** Bei hoher RH ist ein Aerosol-Trockner empfohlen; das Gerät verfügt über ein aktives Wasserentfernungssystem.
