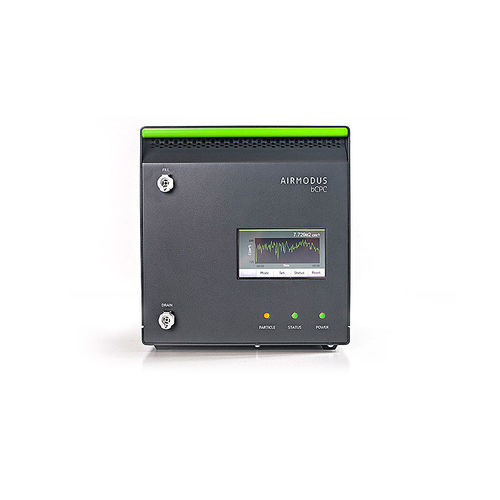

Digitaler Partikelzähler A20-CEN bCPC

KondensationUSBRS-232

Übersicht
Der A20-CEN bCPC ist das in der ACTRIS-Whitelist gelistete Referenz-Kondensationspartikelzähler für atmosphärische Überwachungsnetze. Er detektiert und zählt ultrafeine Partikel bis 10 nm mittels eines Saturator–Condenser-Wachstumsstufen, die Nanopartikel optisch nachweisbar macht. Er ist in Hunderten von Forschungseinrichtungen erprobt und kann als Innen-/Außen-Monitor für Partikelkonzentrationen sowie als standardmäßiger CPC-Detektor in Airmodus A-SMPS-Systemen für CEN/TS 17434-konforme Größendisperionsmessungen eingesetzt werden.

Hauptmerkmale

• ACTRIS-Whitelist-Referenzprodukt
• Präzise Partikelzählung bei 10 nm
• Vollständig offener Kalibrierungsalgorithmus für Mess‑Transparenz
• Standard CPC-Detektor für SMPS-Systeme
• Erweiterte Signaldignostik für Gerätezustand und Datenqualität
• Kompatibel mit Airmodus PSM/PSM-Systemen
• Neues BlockSafe-Einlasssystem zur Reduzierung von Einlassverstopfungen

Anwendungen

• Atmosphärenforschungsnetze und Messstationen
• SMPS-Systeme zur Messung der Partikelgrößenverteilung (Airmodus A-SMPS)
• Reinraumüberwachung und Nanopartikel-Forschung
• Dauerhafte Innen- und Außenüberwachung der Partikelgesamtzahlkonzentration

Zulassungen & Zertifizierungen

• ACTRIS-Whitelist-Produkt
• Konform mit EN 16976:2024

Technische Daten

• Partikelgrößenbereich: 10 nm – 2,5 μm *
• Cut-off (Dp50%): 10 nm ± 1 nm; Dp90% < 20 nm
• Konzentrationsbereich: 0 – 150.000 #/cm³ (Einzelpartikelzählmodus) **
• Aerosoleinlassdurchfluss: Nenn 1,05 L/min ±5%
• Aerosolprobenstrom: Nenn 1,05 L/min (keine Verdünnung, Vollstrom durch Optik)
• Ansprechzeit: t95 < 1,15 s
• Falschauszählungen: < 0,001 #/cm³
• Arbeitsfluid: n-Butanol (>99,5%)
• Probennahmebedingungen: Druck 75–105 kPa; Taupunkt < 15°C ***
• Umgebungsbedingungen: Temperatur 15–35°C; Druck 75–105 kPa; RH 0–95%
• Kommunikationsschnittstellen: Analogausgang (BNC, 0–10 V); Impulsausgang (BNC); RS-232; Ethernet (RJ45); USB Typ B
• Diagnostik: Durchfluss, Saturator/Condenser/Optik-Temperaturen, Flüssigkeitsstand, Düsendruck, kritischer Orifedruck, Laserstrom, Pulsqualität
• Anschlüsse: Einlass: 1/4" Edelstahltube; Externer Vakuumanschluss: 1/4" Edelstahltube (integrierte Pumpe auf Anfrage)
• Software: Airmodus MultiLogger (Windows 10+)
• Externer Vakuumdruck: 100–400 mbar bei NTP (oder <40% des Einlassdrucks)
• Stromversorgung: Externes Netzteil 100–240 VAC 50/60 Hz, max. 160 W; Dauerleistung 100 W; Ausgang 12 VDC, 11,5 A
• Abmessungen & Gewicht: 260 × 230 × 400 mm (H × B × T); 8,5 kg
• Versandbedingungen: Temperatur 0–40°C; RH <95% ohne Kondensation; aufrecht versenden
• Hinweise: * Cut-off als bewegungsäquivalenter Durchmesser (Silberpartikel). ** Kalibrierter Bereich; das Gerät kann höhere Konzentrationen messen, ohne individuelle Genauigkeitsbestätigung. *** Bei hoher RH sollte ein Aerosol-Trockner verwendet werden.
