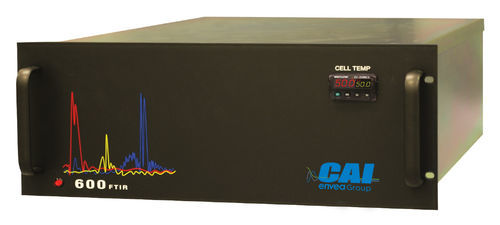

FT-IR-Spektrometer 600SC FTIR

für die Halbleiterindustriefür Prozessanwendungenfür die Landwirtschaft

Kurzbeschreibung Der ENVEA 600SC FTIR-Analysator ermöglicht eine schnelle und präzise Analyse nahezu aller Gase mit infrarot-Absorptionsspektren. Der 600SC verwendet die Fourier-Transform-Infrarotspektroskopie (FTIR) zur gleichzeitigen Messung mehrerer Gaskomponenten: IR-Strahlung durchläuft ein Michelson-Interferometer und eine Gaszelle, in der Gase molekular spezifische Frequenzen absorbieren. Das detektierte Signal wird Fourier-transformiert und mittels Chemometrie zur Bestimmung der Gaskonzentrationen ausgewertet.

Merkmale und Vorteile

• Bewährtes, robustes Interferometer mit Goldspiegeln
• Kein Flüssigstickstoff erforderlich
• Spektralauflösung: 0,8 cm⁻¹
• Beheizte Probenzelle (50 °C oder 150 °C)
• Niedrige Anschaffungs- und Betriebskosten
• Steuerung über Rack-PC oder Laptop mit vollautomatischer OPUS-Spektroskopie-Software
• Kompakte Bauweise
• Geringes Gewicht

Optionen

• Analogausgangsmodul
• Intelligenter Mehrpunkt-Probenehmer, beheizt oder unbeheizt
• Elektrochemischer Sauerstoffkanal
• Interne Probenpumpe
• Beheizter Probenehmer
• Datenerfassungssoftware

Hauptanwendungen

• Prozesssteuerung
• Verbrennungswirkungsgrad
• Abgase (CEM/MACT)
• VOC-Reduzierung / Effizienz von Gaswäschern
• Emissionen aus der Landwirtschaft
• Pharmazeutische Industrie
• Halbleiterindustrie
• Fahrzeugemissionen
• CO₂-Reinheit
• Ammoniak-Slip
• Gasreinheit
• Treibhausgase
• Biomasse / Deponiegas

Technische Informationen Analysemethode: Fourier-Transform-Infrarot (FTIR)
Komponenten: Mehrere Gase gleichzeitig messbar
Interferometer: RocksolidTM, permanente Ausrichtung, hohe Stabilität durch Würfeleckreflektoren und verschleißfreie Lager für lange Lebensdauer
Detektortyp: DTGS
Messbereiche: Typisch von 10 ppm bis in den Prozentbereich (gasabhängig)
Reaktionszeit: Abhängig von Scangeschwindigkeit und Anzahl der Komponenten
Spektralauflösung: 0,8 cm⁻¹
Spektralbereich: 305–7500 cm⁻¹; 4300–600 cm⁻¹
Scanzeit: 1–300 Sekunden
Steuerung: PC, Windows XP oder neuer
Probenfluss: Typisch 0,2–5 L/min
Umgebungstemperatur & Luftfeuchte: 5 °C bis 40 °C / <80 % rF (nicht kondensierend)
Gaszelle: Edelstahl 316 (50 °C bis 191 °C); Volumen: 0,02 L; Effektive Weglänge: 8,2 cm; Fenster: feuchtigkeitsgeschütztes KBr, ZnSe, CaF2
Netzanschluss: 115/230 VAC (±10 %); 50/60 Hz
Abmessungen & Gewicht: ca. 7" H x 19" B x 18" T / ca. 45 lbs.

Technische Spezifikationen

• Analysemethode: FTIR Mehrkomponenten-Spektroskopie
• Detektor: DTGS
• Interferometer: RocksolidTM, Würfeleckreflektoren, verschleißfreies Lager
• Spektralauflösung: 0,8 cm⁻¹
• Spektralbereich: 305–7500 cm⁻¹ und 4300–600 cm⁻¹
• Messbereiche: ab ca. 10 ppm bis Prozentbereich (abhängig vom Gas)
• Scanzeit: 1–300 s
• Probenfluss: 0,2–5 L/min (typisch)
• Gaszelle: SS316, Volumen 0,02 L, Weglänge 8,2 cm; Fenster KBr/ZnSe/CaF2
• Beheizbare Probenzelle: 50 °C oder 150 °C (Option)
• Stromversorgung: 115/230 VAC ±10 %, 50/60 Hz
