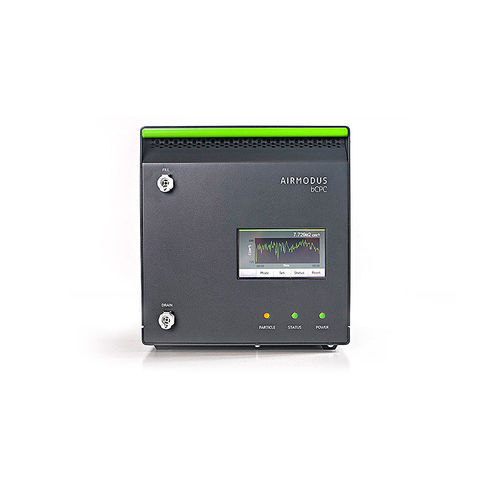

Digitaler Partikelzähler A20-HF bCPC

Kondensationfür ReinraumUSB

Produktübersicht
Der A20‑HF bCPC ist ein Hochdurchsatz‑Kondensationspartikelzähler für ultrareine Umgebungen und hochfrequente Flussmessungen. Er bietet einen Probendurchfluss von 2,3 lpm und liefert damit deutlich mehr Probenvolumen an den Detektor als ein Standard‑CPC. Verfügbar mit n‑Butanol oder der geruchsfreien, nicht brennbaren Propylenglykol‑(PG) Variante, wenn Butanol eingeschränkt ist. Standardmäßig 1 Hz Datenaufzeichnung; Optionen für 10 Hz oder Rohimpulsausgang für Eddy‑Covariance‑Anwendungen. Das Gerät emittiert keine Partikel und ist für Reinräume geeignet.

Entwickelt für

• Überwachung von Kontamination in Halbleiterfertigung und Reinräumen (ISO 14644)
• Eddy‑Covariance‑Turbulenzflussmessungen auf Flux‑Towers
• Anwendungen mit geringen Partikelkonzentrationen, bei denen jeder Zählwert zählt

Technologie & Varianten

• Verlängerter Kondensator für Partikelwachstum bei höheren Durchflüssen
• Größere Düse zur Aufrechterhaltung konstanter Impulsbreiten über A20‑Varianten
• PG‑Variante (Propylenglykol) als geruchsfreie, nicht brennbare Alternative zu Butanol
• Keine Partikelemission durch das Instrument, geeignet für Reinräume
• 10 Hz Datenlogging und Rohimpulsausgang für hochfrequente/Flux‑Anwendungen verfügbar

Merkmale und Vorteile

• Hoher Probendurchfluss: 2,3 lpm
• 7 nm Cut‑off (4–10 nm auf Anfrage)
• Keine Partikelemission durch das Instrument
• Benutzerfreundliches Touchscreen
• 1 Hz Standard; 10 Hz oder Rohimpulsausgang verfügbar
• Reinraum‑ und Halbleiter‑bereit
• Eddy‑Covariance‑kompatibel

Hinweise
* Cut‑off angegeben als mobilitätsäquivalenter Durchmesser (Silberpartikel). Kundenspezifische Kalibrierungen (4–10 nm) auf Anfrage. Die 10 nm Option ermöglicht EN 16976:2024 Konformität. ** Der A20‑HF hat aufgrund des höheren Durchflusses durch die Optik eine geringere maximale Konzentration als einige CEN/UF‑Varianten (100.000 #/cm³ vs. 150.000 #/cm³).

Technische Daten

• Modell: A20‑HF bCPC
• Partikelgrößenbereich: 7 nm – 2,5 μm *
• Cut‑off (Dp50%): 7 nm Standard (4–10 nm auf Anfrage)
• Konzentrationsbereich: 0 – 100.000 #/cm³ (Single‑Particle‑Counting)
• Aerosoleinlass/Probendurchfluss: 2,3 lpm (voller Durchfluss durch die Optik)
• Ansprechzeit: t95 < 1,15 s
• Falschzählungen: < 0,001 #/cm³
• Arbeitsflüssigkeit: n‑Butanol (>99,5%) oder Propylenglykol auf Anfrage
• Datenaufzeichnung: 1 Hz Standard; Optionen 10 Hz oder Rohimpulsausgang über PNC‑Analogausgang
• Probebedingungen: Druck 75–105 kPa; Taupunkt < 15°C
• Umgebungsbedingungen: Temperatur 15–35°C; Druck 75–105 kPa; RH 0–95%
• Schnittstellen: Analog (BNC, 0–10 V), Impuls (BNC), RS‑232, Ethernet RJ45, USB Type B
• Diagnostik: Durchfluss, Temperaturen Saturator/Kondensator/Optik, Flüssigkeitsstand, Düsendruck, kritischer Orifice‑Druck, Laserstrom, Impulsqualität
• Anschlüsse: Einlass 1/4" SS‑Schlauch; Externer Vakuumanschluss 1/4" SS‑Schlauch (optionale eingebaute Pumpe)
• Software: Airmodus MultiLogger (Windows 10+)
• Externer Vakuumbedarf: 100–400 mbar bei NTP (oder <40% des Einlassdrucks)
• Stromversorgung: Externes Netzteil 100–240 VAC 50/60 Hz, max. 160 W; Dauerbetrieb 100 W; Ausgang 12 VDC 11,5 A
• Abmessungen & Gewicht: 260 × 230 × 400 mm (H × W × D), 8,5 kg
• Versand: Temperatur 0–40°C; RH <95% nicht kondensierend; stehend versenden
