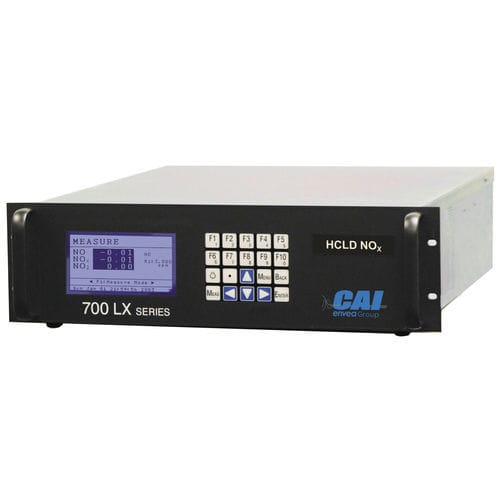

Stickstoffmonoxid-Analysator 700 LX HCLD NOx

ProzessKonzentrationtragbar

Übersicht Der 700 LX HCLD NOx-Analysator ermittelt NO- und NOx-Konzentrationen in Gasproben mittels Chemilumineszenz. Im NO-Modus reagiert Stickstoffmonoxid mit Ozon und erzeugt lichtemission proportional zur NO-Konzentration, die von einer Photodiode detektiert wird. Im NOx-Modus wird NO₂ zu NO umgesetzt, um den Gesamt-NOx zu messen.

Merkmale und Vorteile

• Messbereich: 3 ppm bis 3.000 ppm Vollskala (höhere Bereiche auf Anfrage)
• Drei Messmodi: NO, NOx, NO/NO₂/NOx
• Beheizter Ofen für heiße/feuchte Probenahme (85 °C Standard, 100 °C auf Anfrage)
• Automatische Kalibrierung und automatische Bereichswahl
• Schnelle Reaktion: typ. < 3 s auf 90 % FS
• Embedded Betriebssystem auf Linux-Basis
• Elektronische Steuerung von Proben- und Ozonfluss
• Keine Vakuumpumpe erforderlich
• Umfassende Diagnosefunktionen

Optionen

• Interne Probepumpe
• Interne Kalibrier-Magnetventile
• Interne Ozon-Pumpe
• Low-Flow-Option (0,6 LPM)
• Niederdruck-Option
• 19" Rack-Montageschienen

Hauptanwendungen

• Überwachung der Verbrennungseffizienz
• Analyse von Brennstoffzellen
• Regelung von Turbinen/Generatoren
• Erkennung von Ammoniak-Austritten
• Analyse von prozesschemischen Gasen
• Personensicherheit
• Pharmazeutische Prozesskontrolle
• Fahrzeug- und Motorenemissionen

Technische Informationen Messbereiche: NO/NOx: 0-3 bis 0-3.000 ppm (größere Bereiche auf Anfrage)
Detektor: Photodiode
Ansprechzeit: Typ. < 3 s bis 90 % FS
Wiederholbarkeit: < 0,5 % FS
Linearität: < 1 % FS
Genauigkeit: < 1 % FS
Präzision: < 0,5 % FS
Rauschen: < 0,5 % FS
Nulldrift / Spanne: < 1 % FS pro 24 h
CO₂-Einfluss: < 2 % bei 10 % CO₂
H₂O-Einfluss: < 1 % bei 1 % H₂O
Probenfluss: Typ. 1,5–2,5 LPM (0,6 LPM mit Low-Flow-Option)
Standardausgänge: Spannung, Strom, RS-232 AK-Protokoll, TCP/IP MODBUS und AK-Protokoll
Probentemperatur: 85–100 °C
Ofentemperatur: 85 °C Standard, 100 °C auf Anfrage
Umgebungstemperatur & Feuchte: 5–40 °C
Abmessungen (HxBxT) & Gewicht: 5,25 x 19 x 23 in / 45 lbs

Zulassungen & Zertifikate

• CE
• US EPA Konformität: 40 CFR Part 1065
• Entspricht UL STD 61010-1; zertifiziert nach CAN/CSA C22.2 No. 61010-1
• ECE R49-06 konform

Technische Spezifikationen (Zusammenfassung)

• Modell: 700 LX HCLD
• Messprinzip: Chemilumineszenz (HCLD/CLD)
• Messbereich: 3–3.000 ppm FS (erweiterbar)
• Messmodi: NO, NOx, NO/NO₂/NOx
• Detektor: Photodiode
• Typische Ansprechzeit: < 3 s (90 % FS)
• Probenfluss: 1,5–2,5 LPM (0,6 LPM Option)
• Beheizter Ofen: für heiße/feuchte Proben (85 °C std.)
• Schnittstellen: Spannung, Strom, RS-232, MODBUS TCP/IP
• Betriebsumgebung: 5–40 °C
• Abmessungen/Gewicht: 5,25 x 19 x 23 in / 45 lbs
