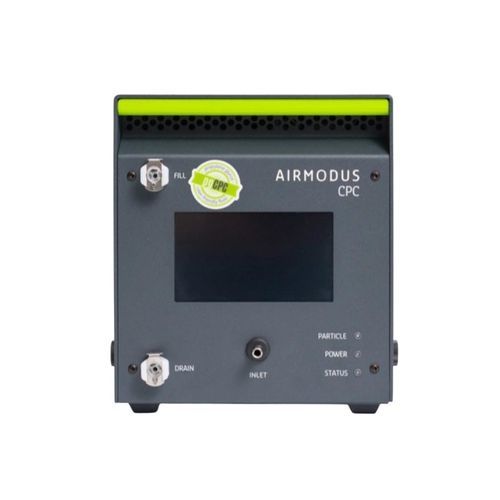

Luft-Luftpartikelzähler A30-CEN pgCPC

digitalKondensationUSB

Übersicht
Der A30-CEN pgCPC ist ein CEN‑konformer Kondensationspartikelzähler (CPC) mit Propylenglykol (PG) als Arbeitsflüssigkeit. Er vergrößert Nanopartikel in einem Sättiger–Kondensator‑System auf optisch detektierbare Größen und detektiert mobilitätsäquivalente Partikel von 10 nm bis 2,5 μm. Die PG‑Variante ermöglicht Einsätze dort, wo Butanol nicht zulässig ist (Flughäfen, Reinräume, öffentliche Bereiche, Halbleiterfertigung). Optionales Außengehäuse für ganzjährigen, unbeaufsichtigten Betrieb verfügbar.

PG‑Vorteile

• Kein katalytischer Dampfabscheider (CVF) erforderlich — reduziert Systemkosten
• Keine Partikelemissionen vom Instrument selbst
• Keine Kreuzempfindlichkeit mit benachbarten Gasmessgeräten

Anwendungen

• Flughäfen und Verkehrsknoten
• Kommunen, Häfen und öffentliche Infrastruktur
• Reinräume und Halbleiterfertigung
• Netzwerke zur urbanen Überwachung und öffentliche Bereiche

Funktionen und Vorteile

• Sichere Arbeitsflüssigkeit: geruchloses, nicht brennbares Propylenglykol (>99%)
• Ultra‑kompakt: 190 × 170 × 250 mm, 4,9 kg; Nennleistung ≈ 40 W
• Hohe Konzentrationsfähigkeit: bis zu 500.000 #/cm³ (Einzelpartikelzählmodus)
• Bedienung: Touchscreen
• Sehr niedriger Flüssigkeitsverbrauch: < 0,5 L/Jahr bei 24/7 Betrieb
• Optionales Außengehäuse für unbeaufsichtigte Einsätze

Hinweise
Bei hoher relativer Luftfeuchte sollte ein Aerosoltrockner verwendet werden; das A30 verfügt über ein aktives Wasserentfernungssystem. Optionales Außengehäuse für ganzjährigen unbeaufsichtigten Betrieb erhältlich.

Technische Daten

• Modell: A30-CEN pgCPC
• Konformität: EN 16976:2024 (CEN‑konform für Butanol und PG), dualCPC compliant
• Partikelgrößenbereich: 10 nm – 2,5 μm (mobilitätsäquivalenter Durchmesser) *
• Cut‑off (Dp50%): 10 nm ± 1 nm (CEN‑konform); Dp90% < 20 nm
• Konzentrationsbereich: 0 – 500.000 #/cm³ (kalibrierter Bereich, Einzelpartikelzählmodus) **
• Aerosoleinlassstrom (nominal): 1,0 lpm
• Aerosolprobenstrom (nominal): 0,2 lpm (Bypass 0,8 lpm, kritische Düse)
• Ansprechzeit: t95 < 1 s
• Fehlzählungen: < 0,001 #/cm³
• Arbeitsflüssigkeit: Propylenglykol (>99%)
• Flüssigkeitsverbrauch: < 0,5 L/Jahr bei 24/7 Betrieb
• Probenbedingungen: Druck 75–105 kPa; Taupunkt < 15°C (bei hoher RH Trockner verwenden)
• Umgebungsbedingungen: Temperatur 15–35°C; Druck 75–105 kPa; RH 0–95%
• Kommunikation: Analogausgang (BNC, 0–10 V), Impulsausgang (BNC), RS‑232, Ethernet (RJ45), USB Typ B; optional: UIDEP, SD‑Karte
• Diagnostik: Durchfluss, Sättiger/Kondensator/Optik‑Temperaturen, Flüssigkeitsstand, Düsendruck, Druck am kritischen Orifice, Laserstrom, Impulsqualität
• Anschlüsse: Einlass — 6 mm Edelstahlrohr; externer Vakuumanschluss — 6 mm Steckanschluss
• Software: Airmodus MultiLogger (Windows 10+). Kompatibel mit TSI 3082/3080 SMPS und AIM Software
• Externes Vakuum: 100–400 mbar bei NTP (oder <40% des Einlassdrucks)
• Stromversorgung: Externes Netzteil 100–240 VAC 50/60 Hz, max. 100 W; Dauerbetrieb ≈ 40 W; Ausgang 12 VDC 11,5 A
• Abmessungen & Gewicht: 190 × 170 × 250 mm (H × B × T), 4,9 kg
• Versandbedingungen: Temperatur 0–40°C; RH <95% ohne Kondensation. Aufrecht versenden.

* Cut‑off angegeben als mobilitätsäquivalenter Durchmesser (Silberpartikel). Siehe Kalibrierzertifikat.
** Kalibrierter Bereich; Genauigkeit außerhalb dieses Bereichs nicht einzeln verifiziert.
