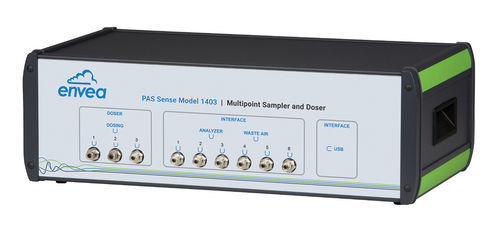

Edelstahl-Luftkeimsammler PAS Sense 1403

Kurzbeschreibung
Der ENVEA PAS Sense 1403 ist ein Mehrpunkt-Probennehmer und Tracergas-Dosierer, der über USB mit dem photoakustischen Gasmessgerät PAS Sense 1512 verbunden wird, um flexible Fernüberwachung der Luft und Belüftungsstudien zu ermöglichen. Er entnimmt Proben an bis zu sechs Punkten innerhalb von 50 m und liefert Tracergas an bis zu drei Messpunkte für Analysen des Luftaustauschs. Automatische Kalibrierung und Selbsttests vereinfachen die Leistungsprüfung und sorgen für zuverlässigen Betrieb.

Merkmale und Vorteile

• Vollständige Fernsteuerung vom PC mit 7650 Basic oder 7651 Advanced Ventilation Software
• Automatische Berechnung der abgegebenen Tracergasmenge an Dosierstellen
• Werkseitig kalibriertes Dosiersystem
• Integrierte Selbsttest- und Diagnosefunktionen
• Pneumatik aus AISI-316 Edelstahl und PTFE-Schläuchen zur Minimierung der Gasadsorption

Hauptanwendungen

• Mehrpunkt-Luftprobennahme (bis zu 6 Punkte) und Weiterleitung der Proben an einen PAS Sense 1512 photoakustischen Gasmonitor
• Zufuhr von Tracergas an bis zu 3 Stellen zur Belüftungs- und Luftaustauschanalyse

Technische Informationen
Probenahmesystem
Die nachstehenden Werte gelten bei Verwendung von Schlauchlänge 50 m und Innendurchmesser 3 mm. Pumpenleistung (Probenahme): Ansaugdruck 20 kPa; Volumenstrom 15 ml/s; Probentransportgeschwindigkeit ≈ 2 m/s. Das Dreiwegeventil leitet Proben zur Abluft oder zum angeschlossenen 1512. Minimaldruck bei verstopften Leitungen: 40 kPa.

Dosiersystem
Daten basieren auf Verwendung von SF6 oder R134a als Tracergas und Nylonschlauch 50 m × 3 mm ID. Pumpenleistung (Dosierung): minimaler Arbeitsdruck 10 kPa; Zusatzluftstrom pro Dosierkanal 4 ml/s. Tracergasversorgung: Druckflasche; Versorgungsdruck 300 kPa ±10 % (absolut).

Massendurchflussregler
Die Tracergaszufuhr wird durch einen Massendurchflussregler gesteuert. Bei 300 kPa abs: SF6 ≈ 1,4–17,5 ml/s; R134a ≈ 1,5–18,5 ml/s. Maximale Lieferzeit einer Dosis über 50 m Standardleitung: ~1 Minute. Genauigkeit der Dosierungsberechnung: ±2 %.

Stromversorgung
Spannung: 100–240 VAC, 50–60 Hz; Stromaufnahme: 0,9 A.

Abmessungen & Gewicht
155 × 445 × 260 mm; Gewicht: 10 kg.

Zulassungen & Zertifizierungen
Konformität: CE (EMV- und Niederspannungsrichtlinie); EN 61010-1 (3. Ausgabe, 2010); EN 61326-1:2013. Umweltbedingungen gemäß IEC 61010-1: Höhe ≤ 2000 m; Betriebstemperatur 5 °C bis 40 °C; Lagerung −25 °C bis 55 °C; max. RH 80 % bis 31 °C, linear abnehmend auf 50 % bei 40 °C; Verschmutzungsgrad 2; Überspannungskategorie II; Innenanwendung.

Technische Spezifikationen

• Modell: PAS Sense 1403
• Hersteller: ENVEA
• Anschluss: USB an PAS Sense 1512
• Probepunkte: bis zu 6 (mit 50 m Schlauch)
• Dosierkanäle: bis zu 3
• Vorgeschlagene Schlauchdaten: 50 m, 3 mm ID
• Pneumatik: AISI-316, PTFE
• Pumpen (Probenahme): Ansaugdruck 20 kPa; Volumenstrom 15 ml/s; Transport ≈ 2 m/s; Mindestdruck bei Verstopfung: 40 kPa
• Pumpen (Dosierung): Mindestarbeitsdruck 10 kPa; Zusatzluftstrom pro Kanal 4 ml/s
• Versorgungsdruck Tracergas: 300 kPa ±10 % abs
• Massendurchflussregler Bereiche (300 kPa): SF6 ≈ 1,4–17,5 ml/s; R134a ≈ 1,5–18,5 ml/s
• Dosiergenauigkeit: ±2 %
• Max. Lieferzeit über 50 m: ~1 Minute
• Netz: 100–240 VAC, 50–60 Hz, 0,9 A
• Abmessungen (HxBxT): 155 × 445 × 260 mm
• Gewicht: 10 kg
• Zertifizierungen: CE, EN 61010-1, EN 61326-1
